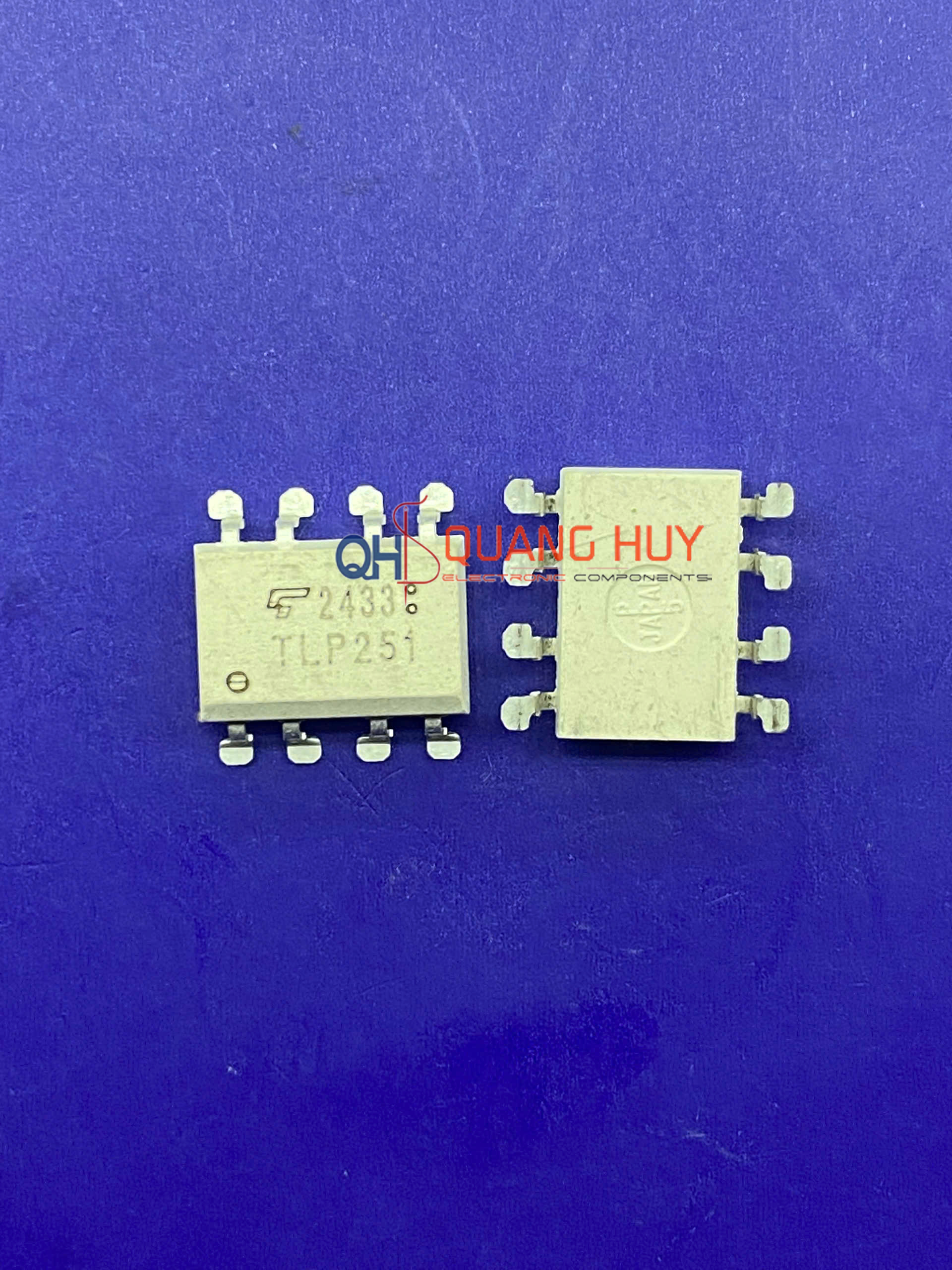

TLP251, TLP251F SOP-8

Giới thiệu

TLP251 và TLP251F (Mã ký hiệu P251 / P251F) là các bộ cách ly quang (Optocoupler) chuyên dụng để điều khiển cực cổng (Gate Drive), được đóng gói trong vỏ SOP-8 nhỏ gọn. Đây là dòng linh kiện hiệu suất cao của Toshiba, tích hợp một diode phát quang (LED) hồng ngoại GaAlAs ở đầu vào và một mạch tích hợp (IC) thu nhận tín hiệu công suất ở đầu ra. Phiên bản “F” (TLP251F) được thiết kế với khoảng cách rò điện (Creepage distance) lớn hơn, đáp ứng các tiêu chuẩn cách điện khắt khe trong môi trường công nghiệp cao áp, giúp kích trực tiếp các linh kiện MOSFET và IGBT một cách an toàn và chính xác.

Đặc điểm nổi bật

• Khả năng kích dòng đỉnh (Peak Output Current): Cung cấp dòng đầu ra tức thời lên đến ±0.4A, đủ mạnh để nạp/xả điện dung cực cổng của các MOSFET hoặc IGBT công suất trung bình, giúp giảm tổn hao nhiệt khi chuyển mạch.
• Thiết kế SOP-8 tối ưu không gian: Kiểu đóng gói dán bề mặt (SMD) giúp tiết kiệm diện tích bo mạch PCB, lý tưởng cho các module biến tần mỏng hoặc các bộ điều khiển Driver mật độ cao.
• Tốc độ chuyển mạch nhanh: Thời gian trễ truyền dẫn thấp (tối đa 1.0µs) đảm bảo sự đồng bộ và chính xác tuyệt đối cho các tín hiệu điều khiển PWM tần số cao.
• Chống nhiễu (CMR) mạnh mẽ: Khả năng khử nhiễu chế độ chung lên tới 10kV/µs, giúp bảo vệ tín hiệu kích cổng không bị nhiễu loạn bởi sự biến thiên điện áp lớn (dv/dt) trong mạch lực.
• Dòng TLP251F an toàn hơn: Hậu tố “F” đảm bảo khoảng cách cách ly vật lý rộng hơn, phù hợp cho các thiết bị cần chứng nhận an toàn quốc tế khắt khe.
• Ứng dụng chuyên dụng: Chuyên dùng cho máy hàn điện tử, bộ biến tần (Inverter), hệ thống điều khiển động cơ AC/DC, bộ lưu điện (UPS) và mạch Driver cho linh kiện công suất.
