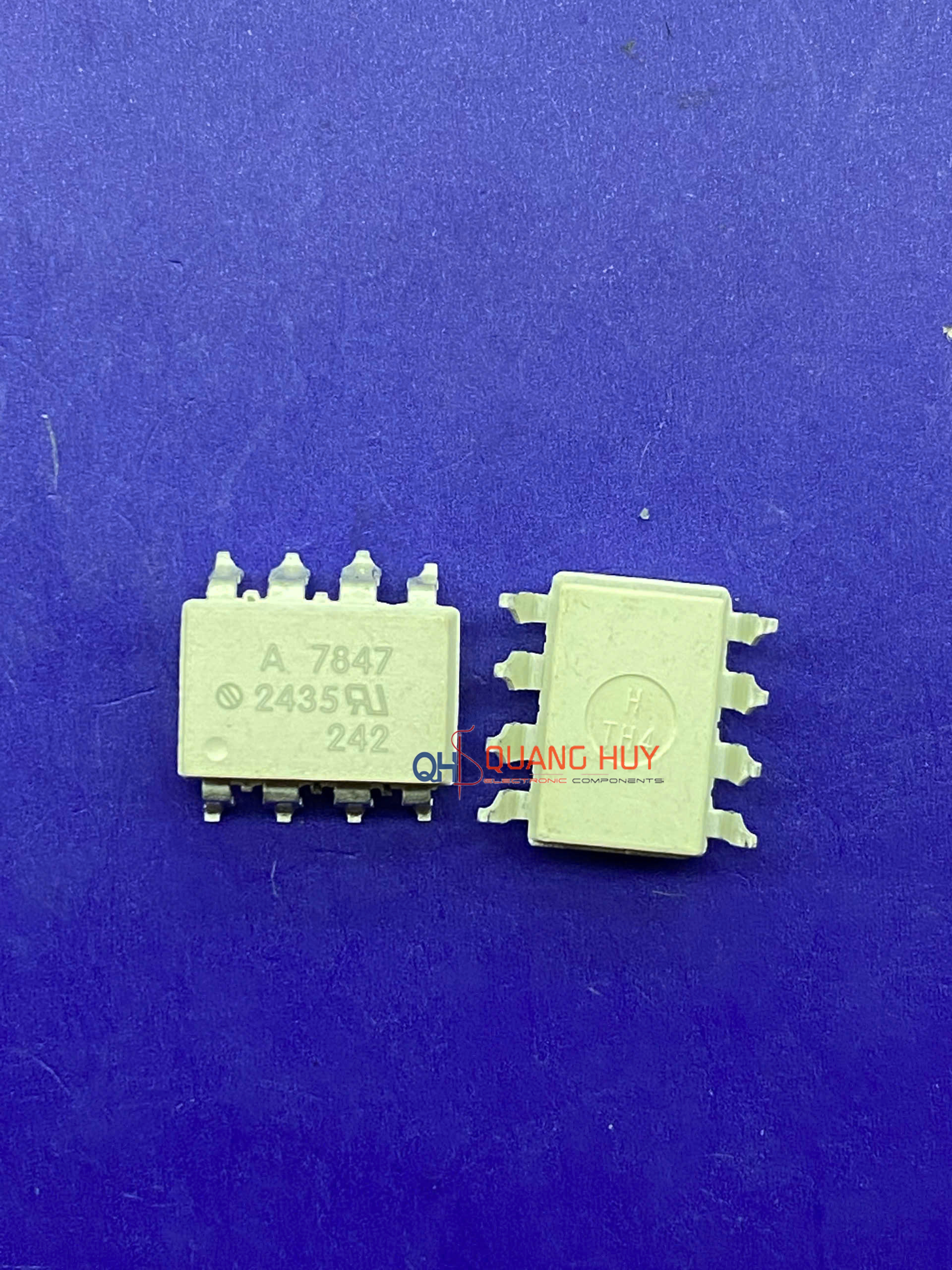

A7847 HCPL-7847 SOP-8

Giới thiệu

HCPL-7847 (hay A7847) là một IC khuếch đại cách ly (Isolation Amplifier) hiệu suất cao, được thiết kế đặc biệt để thay thế các cảm biến dòng điện kiểu cũ (như biến dòng hoặc cảm biến Hall) trong các ứng dụng điều khiển động cơ và chuyển đổi năng lượng. Với kiểu đóng gói SOP-8 nhỏ gọn, linh kiện này cung cấp khả năng truyền tín hiệu analog chính xác qua một rào cản cách ly quang học, giúp bảo vệ mạch xử lý trung tâm khỏi các xung điện áp cao và nhiễu từ mạch động lực.

Đặc điểm nổi bật

• Khả năng chống nhiễu chế độ chung (CMR) cực cao: Với chỉ số CMR điển hình lên đến 15 kV/µs, HCPL-7847 đảm bảo tín hiệu đo lường không bị sai lệch ngay cả trong môi trường có sự đóng cắt liên tục của các linh kiện công suất như IGBT hay MOSFET.
• Cách ly an toàn vượt trội: Đạt tiêu chuẩn cách ly điện áp lên tới 3750 Vrms, tạo ra một rào cản vật lý cực kỳ an toàn giữa phía điện áp cao (high-side) và phía điều khiển thấp áp (low-side).
• Độ chính xác và độ ổn định cao: Sử dụng công nghệ chuyển đổi Sigma-Delta ($\Sigma-\Delta$) tiên tiến, giúp giảm thiểu sai số dòng rò và trôi nhiệt, đảm bảo kết quả đo dòng điện cực kỳ tin cậy theo thời gian.
• Băng thông rộng: Với khả năng đáp ứng tần số lên đến 100 kHz, linh kiện này cho phép hệ thống phản ứng nhanh nhạy với các thay đổi của dòng điện, hỗ trợ tốt cho các mạch bảo vệ ngắn mạch và quá tải.
• Tiêu thụ điện năng thấp: Thiết kế tối ưu giúp giảm tải cho nguồn nuôi cách ly, phù hợp cho các bo mạch tích hợp có mật độ linh kiện cao.
• Thiết kế SOP-8 tiện dụng: Cấu trúc dán bề mặt (SMT) giúp việc sản xuất lắp ráp trở nên dễ dàng, đồng thời giảm thiểu cảm kháng ký sinh so với các gói linh kiện có chân dài.

Ứng dụng phổ biến

• Cảm biến dòng điện cho bộ biến tần (Inverter) và Driver điều khiển động cơ.
• Giám sát dòng điện trong các hệ thống năng lượng mặt trời và trạm sạc xe điện.
• Mạch bảo vệ và đo lường trong máy hàn điện tử, bộ nguồn UPS.
• Cách ly tín hiệu Analog cho các bộ điều khiển lập trình PLC.
• Hệ thống quản lý năng lượng và giám sát lưới điện thông minh.
