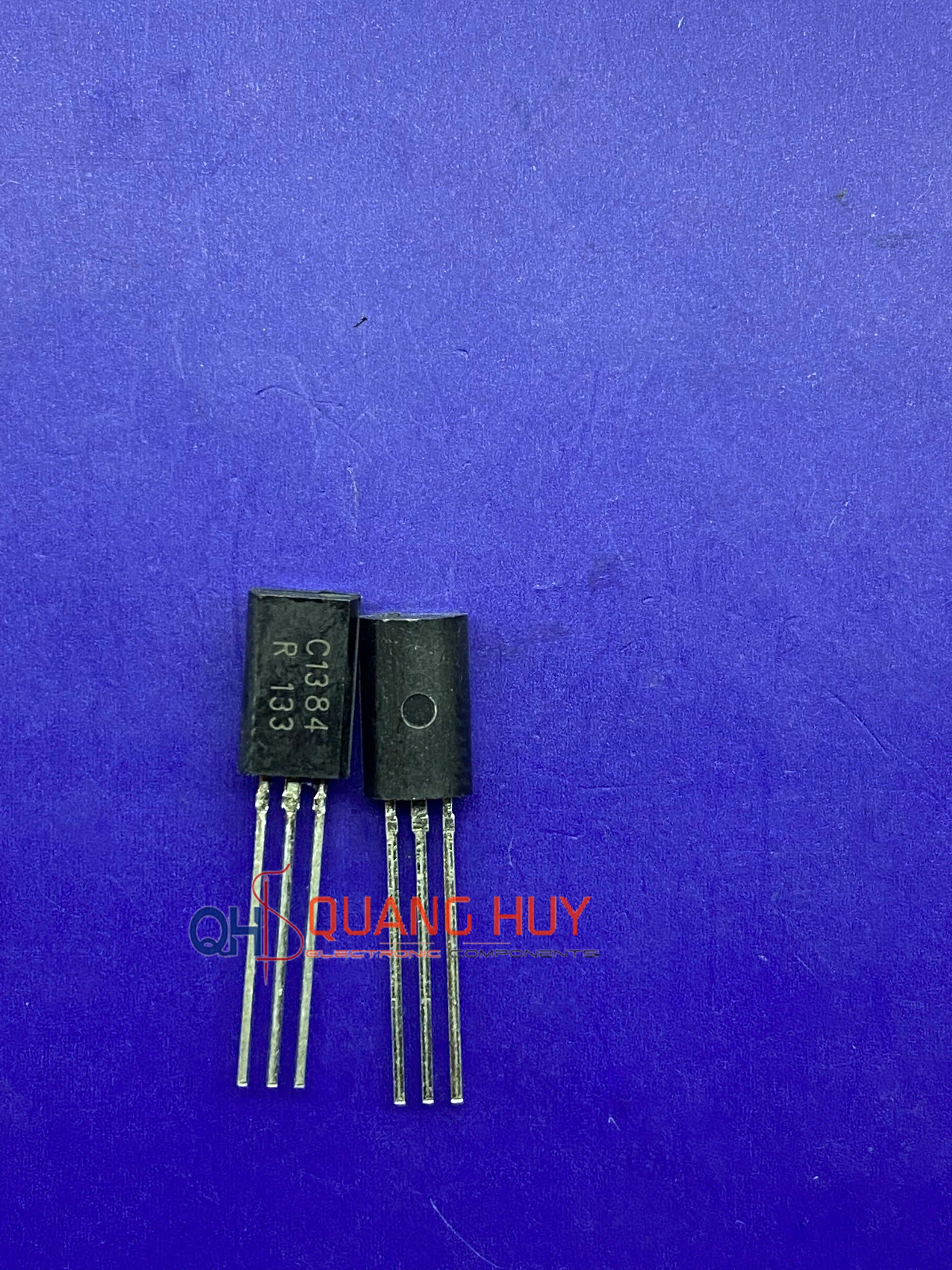

C1384 2SC1384 NPN Transistor 1A 50V TO-92

Giới thiệu và đặc điểm nổi bật

2SC1384 (C1384) là transistor NPN được đóng gói theo chuẩn TO-92, có khả năng chịu điện áp 50V và dòng Collector tối đa 1A. Linh kiện được sử dụng phổ biến trong các mạch khuếch đại tín hiệu, mạch điều khiển, mạch nguồn và các ứng dụng đóng cắt tải công suất nhỏ.

Với đặc tính khuếch đại ổn định, tốc độ chuyển mạch nhanh và kích thước nhỏ gọn, 2SC1384 là lựa chọn phù hợp cho các thiết bị điện tử dân dụng, thiết bị công nghiệp và nhu cầu sửa chữa, thay thế linh kiện.

• Transistor NPN dạng TO-92.
• Điện áp Collector-Emitter tối đa 50V.
• Dòng Collector tối đa 1A.
• Chuyển mạch nhanh, hoạt động ổn định.
• Phù hợp cho mạch khuếch đại và điều khiển.

Chức năng

2SC1384 được sử dụng để khuếch đại tín hiệu, đóng cắt tải, điều khiển relay, LED, quạt DC, transistor công suất và làm tầng driver trong các mạch nguồn, mạch điều khiển điện tử.

Ứng dụng

• Mạch khuếch đại tín hiệu.
• Mạch điều khiển điện tử.
• Mạch nguồn xung (SMPS).
• Bo mạch tivi, màn hình và thiết bị gia dụng.
• Thiết bị điện tử công nghiệp.

Hướng dẫn sử dụng

Kiểm tra đúng thứ tự chân Emitter (E), Collector (C), Base (B) theo datasheet trước khi lắp đặt. Không vận hành linh kiện vượt quá điện áp, dòng điện và công suất định mức để đảm bảo độ bền và độ ổn định.

Linh kiện thay thế tương đương

Có thể thay thế bằng các transistor NPN có thông số tương đương như 2SC945, 2SC1815, 2SC2383 sau khi đối chiếu đầy đủ thông số kỹ thuật và sơ đồ chân.
