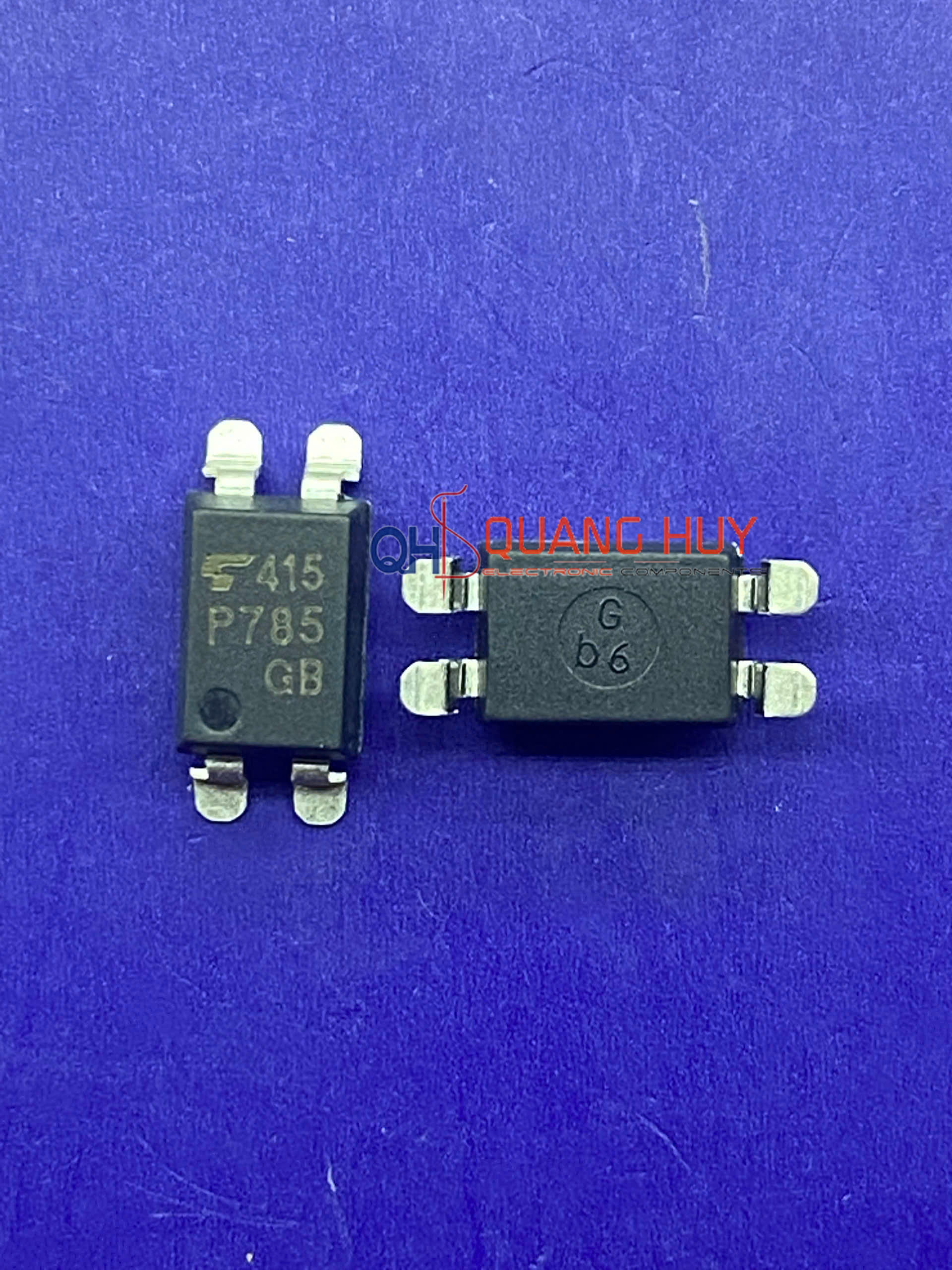

P785 TLP785GB P785GB SOP-4

Giới thiệu

TLP785 (Mã ký hiệu P785 / P785GB) là một bộ cách ly quang (Optocoupler) hiệu suất cao thuộc dòng SO4 của Toshiba, được thiết kế để thay thế hoàn hảo cho dòng TLP621 truyền thống trong một kích thước nhỏ gọn hơn. Cấu tạo gồm một diode phát quang (LED) hồng ngoại gallium arsenide và một transistor quang (Phototransistor) có điện áp chịu đựng cực cao. Phiên bản P785GB đặc biệt được phân loại với hệ số chuyển đổi dòng điện (CTR) lớn và ổn định, giúp việc truyền tải tín hiệu hồi tiếp trong các bộ nguồn AC-DC trở nên chính xác và an toàn hơn bao giờ hết.

Đặc điểm nổi bật

• Kích thước SO4 nhỏ gọn: Thiết kế chân dán SOP-4 giúp tiết kiệm đáng kể diện tích bo mạch và giảm độ cao linh kiện, lý tưởng cho các thiết bị mỏng nhẹ như adapter điện thoại, laptop.
• Điện áp chịu đựng cực cao: TLP785 sở hữu điện áp cực thu – cực phát (Vceo) lên đến 80V, vượt trội hơn nhiều dòng Optocoupler phổ thông, giúp bảo vệ mạch tốt hơn trước các biến động điện áp.
• Phiên bản GB hiệu suất cao: Hậu tố “GB” chỉ định dòng linh kiện có CTR từ 100% đến 600%, đảm bảo độ nhạy cao ngay cả khi dòng kích đầu vào nhỏ, giúp tối ưu hóa hiệu suất tiêu thụ điện.
• Khả năng cách ly an toàn tuyệt đối: Đạt mức điện áp cách ly 3750Vrms, đáp ứng các tiêu chuẩn an toàn quốc tế khắt khe, ngăn chặn hoàn toàn sự rò rỉ điện từ phía sơ cấp sang thứ cấp.
• Độ bền nhiệt lý tưởng: Hoạt động ổn định liên tục trong dải nhiệt độ từ -55°C đến 110°C, đảm bảo tuổi thọ linh kiện trong các môi trường làm việc nóng và kín như vỏ bộ nguồn.
• Ứng dụng chuyên dụng: Là lựa chọn hàng đầu cho mạch hồi tiếp điện áp trong bộ nguồn chuyển mạch (SMPS), điều khiển thiết bị gia dụng, giao tiếp hệ thống PLC và mạch bảo vệ chống nhiễu.
