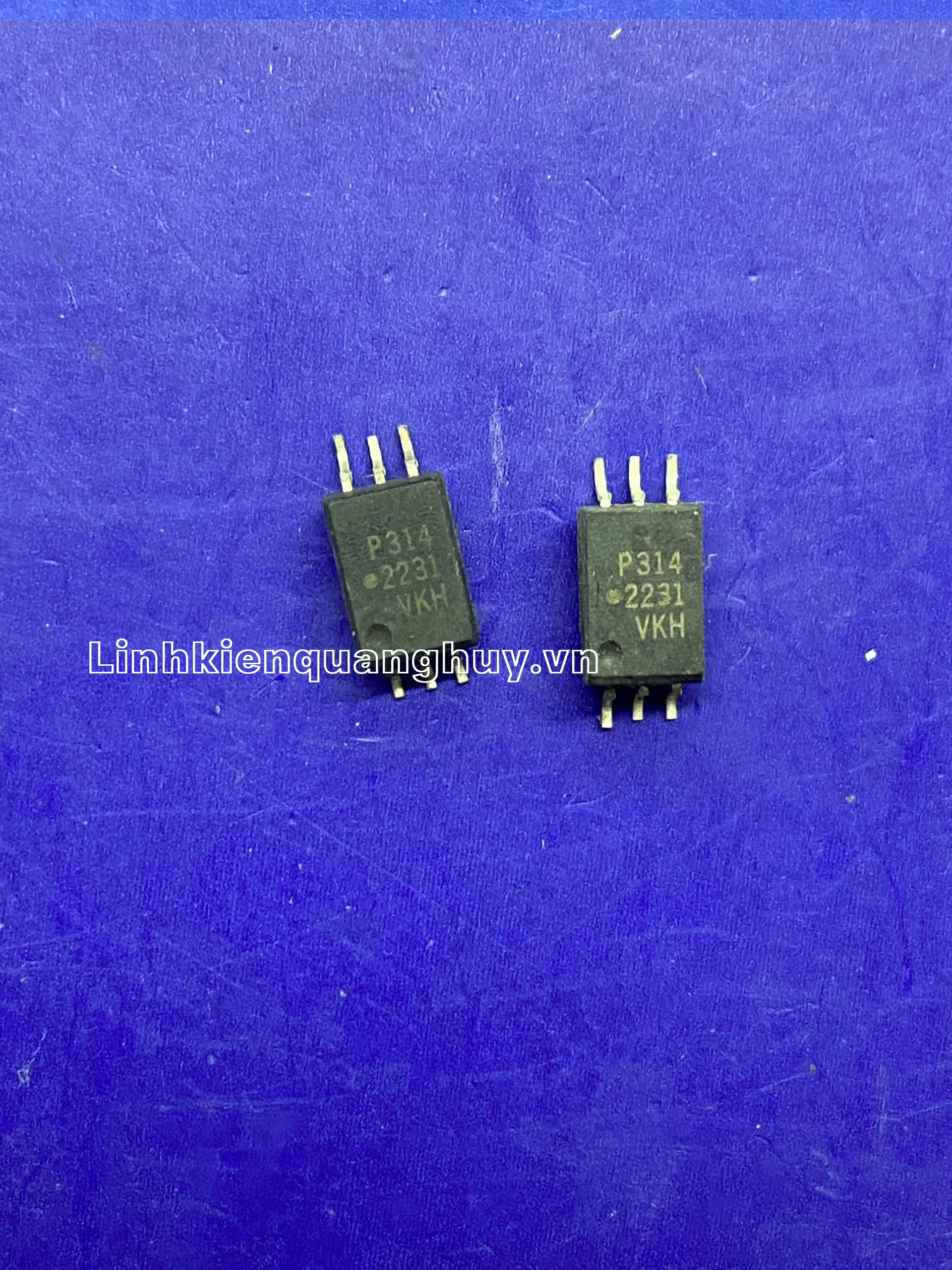

P314V ACPL-P314V SOP-6

Giới thiệu

P314V (ACPL-P314V) là dòng Opto Drive (IC cách ly quang) chuyên dụng để điều khiển cực cổng (Gate Drive) cho các linh kiện bán dẫn công suất như IGBT và MOSFET. Với thiết kế đóng gói chuẩn SOP-6 nhỏ gọn nhưng vẫn đảm bảo khoảng cách cách ly an toàn, P314V là lựa chọn hàng đầu trong các mạch biến tần (Inverter), bộ điều khiển động cơ và các hệ thống chuyển mạch nguồn tốc độ cao, giúp bảo vệ các vi mạch điều khiển nhạy cảm khỏi điện áp cao của tầng công suất.

Đặc điểm nổi bật

• Khả năng lái dòng đỉnh cao: P314V cung cấp dòng điện đầu ra cực đại lên đến 0.6A, cho phép nạp và xả điện dung cực cổng của IGBT/MOSFET một cách nhanh chóng, tối ưu hóa thời gian đóng cắt.
• Cách ly an toàn tuyệt đối: Với công nghệ cách ly quang tiên tiến, sản phẩm bảo vệ an toàn cho các dòng vi xử lý, vi điều khiển (MCU) khỏi các xung điện áp ngược và nhiễu từ tầng công suất cao.
• Tốc độ chuyển mạch nhanh: Thời gian trễ truyền dẫn thấp giúp linh kiện đáp ứng tốt các ứng dụng điều biến độ rộng xung (PWM) tần số cao, cải thiện hiệu suất tổng thể của hệ thống.
• Thiết kế SOP-6 hiện đại: Gói dán SOP-6 (Small Outline Package) giúp tiết kiệm diện tích bo mạch PCB đáng kể so với dòng DIP truyền thống, đồng thời tăng cường khả năng tản nhiệt và chống nhiễu điện từ (EMI).
• Dải điện áp vận hành rộng: Hoạt động ổn định trong dải điện áp cung cấp từ 10V đến 30V, phù hợp với hầu hết các yêu cầu điều khiển IGBT công suất thấp đến trung bình.
