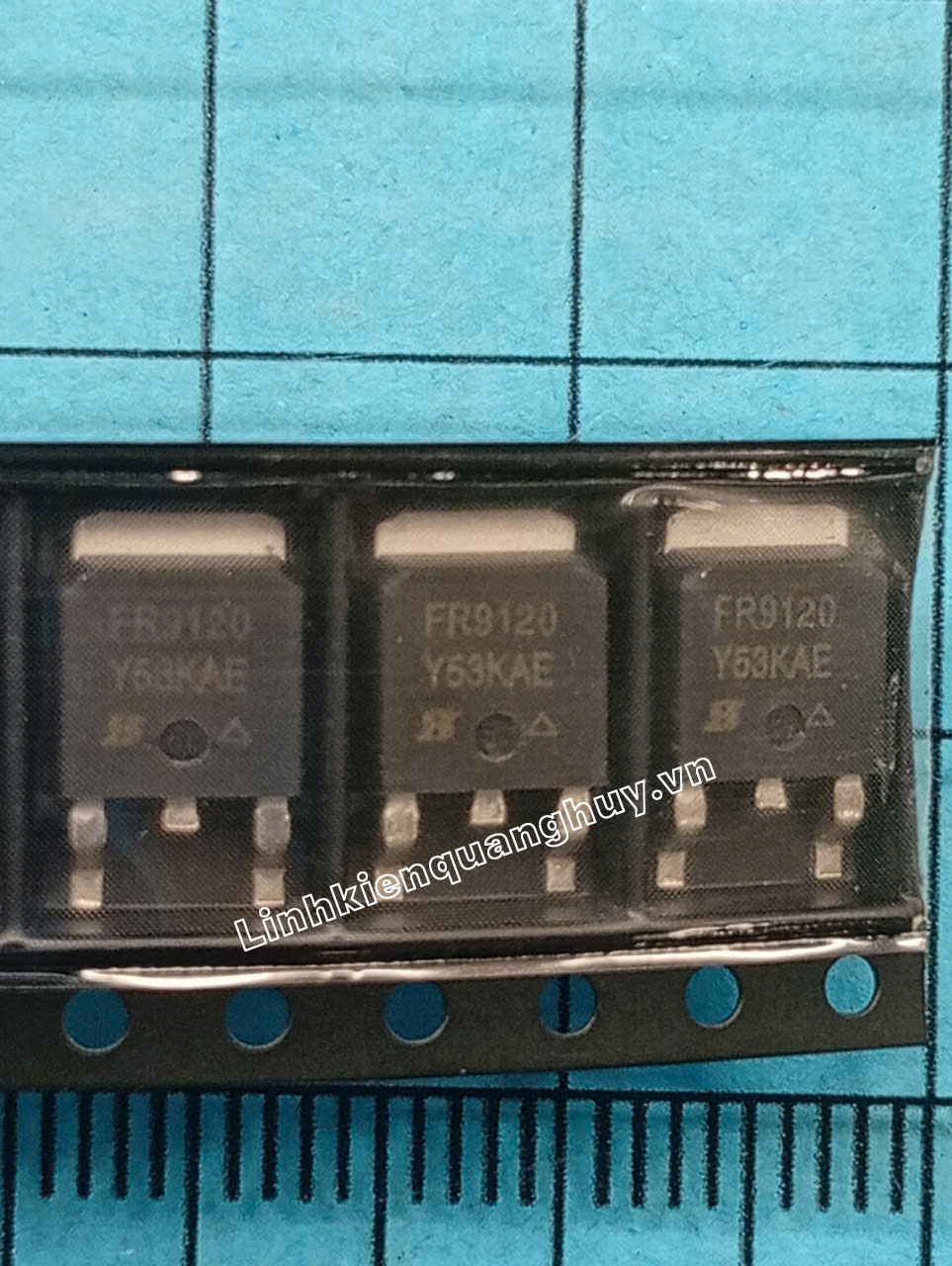

R9120N IRF9120N IRF9120 5.6A 100V TO-252

Giới thiệu sản phẩm

IRF9120N (thường ký hiệu mã hóa viết tắt trên thân là R9120N hoặc IRF9120) là dòng linh kiện MOSFET công suất kênh P (P-Channel Enhancement Mode MOSFET) chất lượng cao do hãng bán dẫn quốc tế Infineon (International Rectifier) phát triển, được đóng gói trong vỏ dán bề mặt TO-252 (DPAK) vô cùng nhỏ gọn. Linh kiện sở hữu thông số vận hành ổn định với khả năng chịu tải dòng điện liên tục 5.6A và điện áp chịu đựng cực máng – cực nguồn đạt -100V. Nhờ ưu điểm nội trở dẫn ($R_{DS(on)}$) thấp và tốc độ chuyển mạch nhanh, IRF9120N lý tưởng cho các thiết kế đóng ngắt nguồn ở nhánh cao (High-Side Switching). Trong các hệ thống bo mạch máy may công nghiệp và thiết bị điện tử tự động hóa, MOSFET này là linh kiện chuyên dụng nằm ở mạch kích hoạt van điện từ (Solenoid), mạch phanh động cơ, mạch đảo chiều hoặc mạch bảo vệ chống ngược dòng.

Đặc điểm nổi bật

• MOSFET kênh P tối ưu cho mạch ngắt nguồn nhánh cao: Là loại kênh P, IRF9120N cho phép kỹ thuật viên thiết kế mạch đóng ngắt nguồn cấp (High-Side) cực kỳ đơn giản mà không cần đến các IC kích dòng dịch mức phức tạp giống như khi dùng MOSFET kênh N, giúp mạch điện gọn gàng và hạn chế lỗi xung nhiễu.
• Kiểu đóng gói TO-252 (DPAK) dán bề mặt: Thiết kế chân dán công suất siêu mỏng, tiết kiệm diện tích bề mặt PCB đáng kể. Phần lưng kim loại tiếp xúc lớn cho phép hàn trực tiếp lên lớp đồng tản nhiệt của bo mạch, giải nhiệt hiệu quả cho hệ thống mà không cần bắt cánh nhôm cồng kềnh.
• Nội trở dẫn thấp và tổn hao nhỏ: Nội trở trạng thái mở ($R_{DS(on)}$) ở mức tối ưu giúp giảm thiểu hiện tượng sụt áp và sinh nhiệt dư thừa trong quá trình IC dẫn dòng liên tục, bảo vệ bo mạch máy may vận hành mát mẻ, bền bỉ.
• Khả năng chống chịu xung dòng (Avalanche) mạnh mẽ: Linh kiện tích hợp diode bảo vệ ngược bên trong, giúp chịu đựng cực tốt các xung điện áp phản hồi sinh ra bởi tải cảm (như cuộn dây, cuộn hút van từ), giảm nguy cơ chập cháy khi hệ thống đóng ngắt liên tục ở tần số cao.
• Ứng dụng thực tế trong bo mạch máy may: Thường được ứng dụng rộng rãi trong các hộp điều khiển điện tử máy may (Jack, Juki, Brother, Hikari…) tại khối driver công suất thấp đến trung bình điều khiển hệ thống nâng chân vịt, gạt chỉ, dao cắt chỉ hoặc các rơ-le dòng nhỏ.

Thông số kỹ thuật chính

• Hãng sản xuất: Infineon Technologies / International Rectifier (IR)
• Mã sản phẩm đầy đủ: IRF9120N / IRF9120NPBF
• Ký hiệu in trên thân: R9120N / IRF9120
• Phân loại linh kiện: MOSFET công suất kênh P (P-Channel Power MOSFET)
• Kiểu đóng gói: TO-252 / DPAK (Chân dán công suất)
• Điện áp cực máng – cực nguồn tối đa ($V_{DSS}$): -100V
• Dòng điện cực máng liên tục tối đa ($I_D$): -5.6A (tại nhiệt độ vỏ $T_C = 25^\circ\text{C}$)
• Nội trở dẫn trạng thái mở ($R_{DS(on)}$): Thường < 0.48Ω (tại $V_{GS} = -10V$)
• Điện áp kích hoạt cực cổng tối đa ($V_{GS}$): $\pm 20V$
• Dải nhiệt độ hoạt động và lưu trữ ($T_j, T_{stg}$): $-55^\circ\text{C}$ đến $+175^\circ\text{C}$
