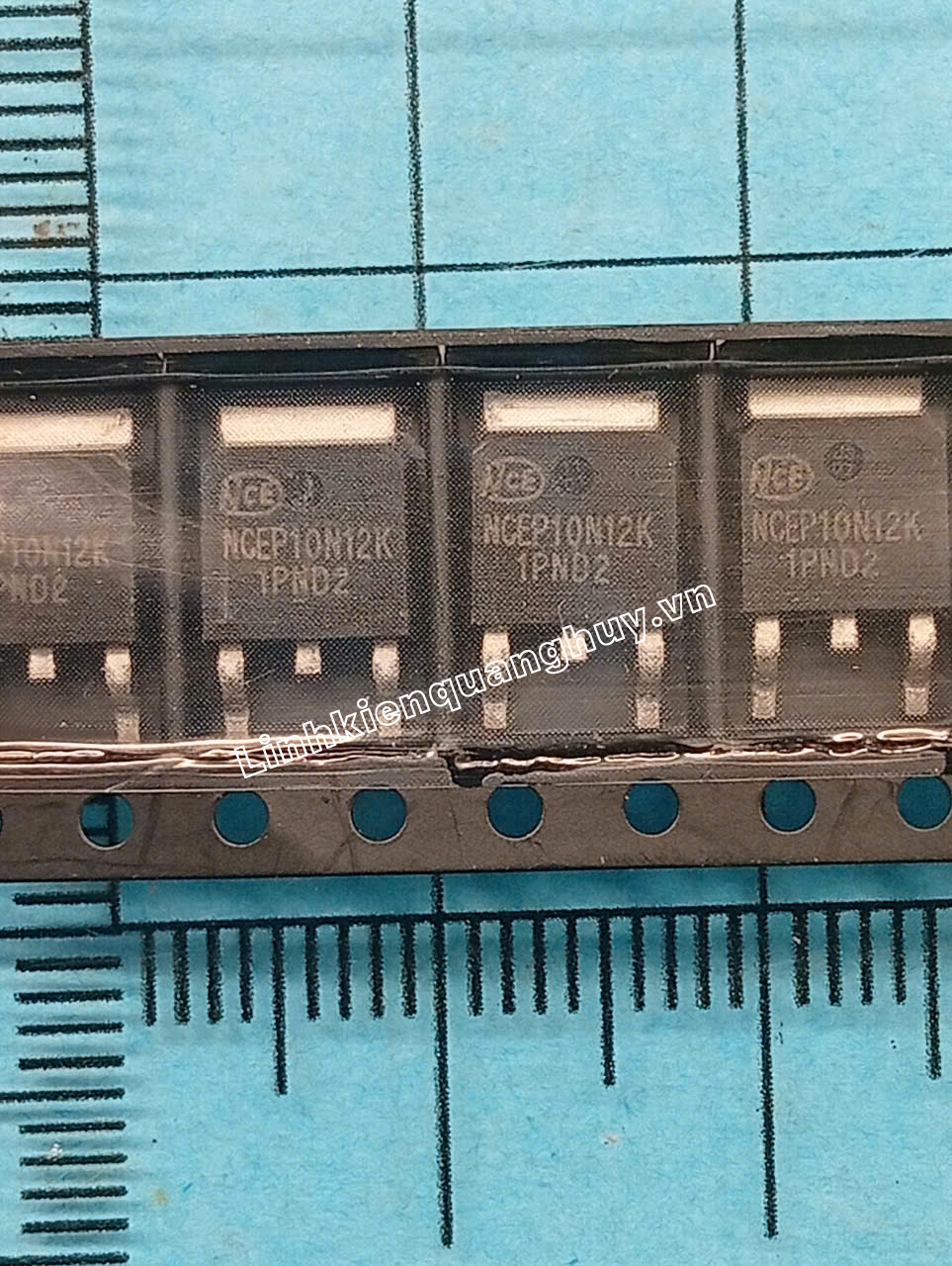

NCEP10N12K 65A 120V TO-252

Giới thiệu sản phẩm

NCEP10N12K là dòng linh kiện MOSFET công suất kênh N (N-Channel Enhancement Mode MOSFET) hiệu suất cao, ứng dụng công nghệ trăn-sê tiên tiến Super Trench do hãng NCE Power chế tạo. Được đóng gói trong vỏ dán bề mặt TO-220 nhưng có phiên bản dạng dán TO-252 (DPAK) vô cùng nhỏ gọn, linh kiện sở hữu khả năng chịu tải dòng điện liên tục lên tới 65A và điện áp đánh thủng cực máng – cực nguồn đạt 120V. Nhờ ưu điểm nội trở dẫn ($R_{DS(on)}$) siêu nhỏ và mật độ tích tụ điện tích cổng thấp, NCEP10N12K giúp tối ưu hóa hiệu suất chuyển đổi năng lượng. Trong hệ thống bo mạch máy may công nghiệp và thiết bị điện tử động lực, MOSFET này là lựa chọn lý tưởng cho các mạch băm xung điều tốc, khối nguồn Switched-Mode Power Supply (SMPS), mạch nghịch lưu và mạch điều khiển động cơ DC không chổi than (BLUX/BLDC).

Đặc điểm nổi bật

• Công nghệ Super Trench đột phá: Giúp tối ưu hóa mật độ tế bào bán dẫn, từ đó ép nội trở dẫn ($R_{DS(on)}$) xuống mức cực thấp (chỉ khoảng dưới $12\text{m}\Omega$). Đặc tính này làm giảm thiểu hao tổn điện năng dưới dạng nhiệt trong quá trình dẫn dòng liên tục, giúp bo mạch hoạt động mát hơn rõ rệt.
• Kiểu đóng gói TO-252 (DPAK) dán bề mặt: Vừa đảm bảo kích thước mỏng gọn, tiết kiệm không gian bo mạch, vừa giữ được phần lưng kim loại tiếp xúc lớn để hàn trực tiếp lên lớp đồng tản nhiệt của PCB, giúp giải nhiệt hiệu quả cho hệ thống mà không cần bắt cánh nhôm rườm rà.
• Khả năng chịu dòng tải và xung đỉnh mạnh mẽ: Chịu dòng tải liên tục lên đến 65A và dòng xung đỉnh ($I_{DM}$) cao, đảm bảo linh kiện vận hành cực kỳ ổn định, không bị đánh thủng bởi các pha dòng khởi động hoặc phanh dừng motor đột ngột.
• Điện tích cổng ($Q_g$) thấp: Giúp mạch Driver dễ dàng kích mở hoặc ngắt linh kiện ở tần số cao với thời gian đáp ứng siêu nhanh, nâng cao đáng kể tần số băm xung điều khiển.
• Ứng dụng chuyên dụng trong sửa chữa bo mạch máy may: Trong các hộp điện tử điều khiển máy may công nghiệp (như Jack, Juki, Brother, Hikari, Zoje…), NCEP10N12K TO-252 thường được bố trí ở khối điều khiển đóng ngắt dòng điện phụ tải, mạch nguồn switching tạo áp trung gian, mạch kích cuộn hút Solenoid công suất cao hoặc tầng công suất điều khiển các trục motor phụ tải.

Thông số kỹ thuật chính

• Hãng sản xuất: NCE Power
• Mã sản phẩm: NCEP10N12K
• Phân loại linh kiện: MOSFET công suất kênh N (N-Channel MOSFET)
• Kiểu đóng gói: TO-252 / DPAK (Chân dán công suất)
• Điện áp cực máng – cực nguồn tối đa ($V_{DSS}$): 120V
• Dòng điện cực máng liên tục tối đa ($I_D$): 65A (tại nhiệt độ vỏ $T_C = 25^\circ\text{C}$)
• Nội trở dẫn trạng thái mở ($R_{DS(on)}$): Thường < $12\text{m}\Omega$ (tại $V_{GS} = 10V$)
• Điện áp kích hoạt cực cổng tối đa ($V_{GS}$): $\pm 20V$
• Dải nhiệt độ hoạt động và lưu trữ ($T_j, T_{stg}$): $-55^\circ\text{C}$ đến $+175^\circ\text{C}$ (Chịu nhiệt độ công nghiệp siêu cao)
