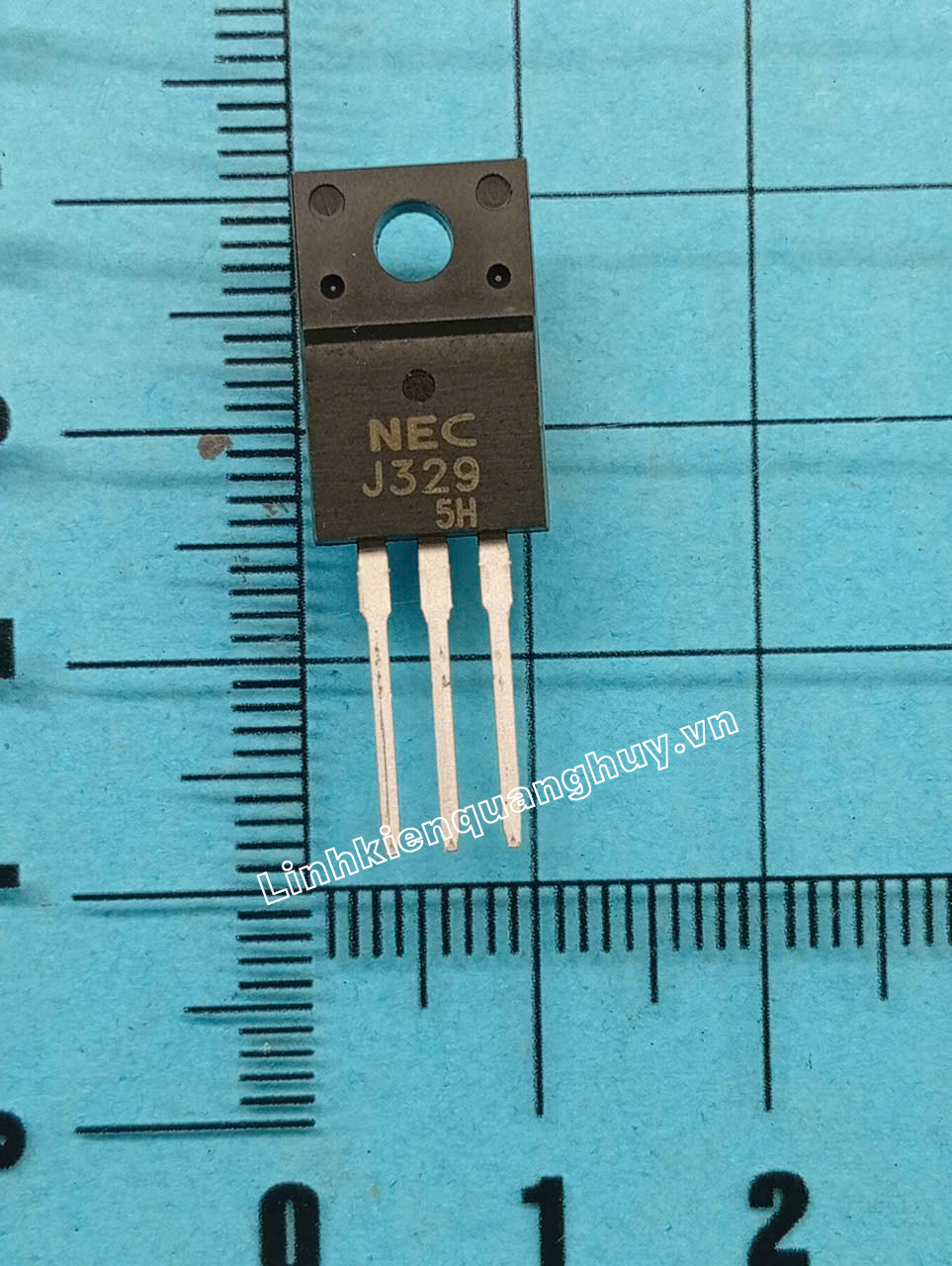

2SJ329 J329 15A 60V TO-220F

Giới thiệu sản phẩm

2SJ329 (thường gọi tắt là J329) là dòng linh kiện MOSFET công suất kênh P (P-Channel Enhancement Mode MOSFET) chất lượng cao do hãng bán dẫn nổi tiếng Renesas (hoặc trước đây là Hitachi) phát triển, được đóng gói trong vỏ bọc nhựa cách điện TO-220F (Full-Pak). Linh kiện sở hữu thông số vận hành ấn tượng với khả năng chịu tải dòng điện liên tục 15A và điện áp chịu đựng cực máng – cực nguồn đạt -60V. Nhờ ưu điểm nội trở dẫn ($R_{DS(on)}$) thấp và tốc độ chuyển mạch nhanh, 2SJ329 lý tưởng cho các thiết kế đóng ngắt nguồn ở nhánh cao (High-Side Switching). Trong các hệ thống bo mạch máy may công nghiệp và thiết bị điện tử tự động hóa, MOSFET này là linh kiện chuyên dụng nằm ở mạch kích hoạt van điện từ (Solenoid), mạch điều khiển motor công suất hoặc mạch bảo vệ chống ngược dòng.

Đặc điểm nổi bật

• MOSFET kênh P tối ưu cho mạch ngắt nguồn nhánh cao: Là loại kênh P, 2SJ329 cho phép kỹ thuật viên thiết kế mạch đóng ngắt nguồn cấp (High-Side) cực kỳ đơn giản mà không cần đến các IC kích dòng dịch mức phức tạp giống như khi dùng MOSFET kênh N, giúp mạch điện gọn gàng và ổn định hơn.
• Vỏ bọc nhựa cách điện hoàn toàn TO-220F: Khác với kiểu vỏ TO-220 có phần lưng trần bằng kim loại, cấu trúc vỏ TO-220F nhựa (Full-Pak) cách điện 100%. Tiện ích này giúp linh kiện có thể bắt trực tiếp vào tấm nhôm tản nhiệt dùng chung của hộp điện mà không lo rò rỉ điện, loại bỏ hoàn toàn nhu cầu sử dụng tấm lót nhựa mica hay vòng đệm cách điện.
• Nội trở dẫn thấp và tổn hao nhỏ: Nội trở trạng thái mở ($R_{DS(on)}$) ở mức tối ưu giúp giảm thiểu hiện tượng sụt áp và sinh nhiệt dư thừa trong quá trình IC dẫn dòng liên tục, bảo vệ bo mạch máy may vận hành mát mẻ, bền bỉ.
• Độ bền cao trước xung đỉnh điện áp: Linh kiện tích hợp diode bảo vệ ngược bên trong, giúp chịu đựng cực tốt các xung điện áp phản hồi sinh ra bởi tải cảm (như cuộn dây, cuộn hút van từ), giảm nguy cơ chập cháy khi hệ thống đóng ngắt liên tục.
• Ứng dụng thực tế trong bo mạch máy may: Thường được ứng dụng rộng rãi trong các hộp điều khiển điện tử máy may (Jack, Juki, Brother, Hikari…) tại khối driver công suất điều khiển hệ thống nâng chân vịt, gạt chỉ, dao cắt chỉ hoặc đóng ngắt rơ-le dòng lớn.

Thông số kỹ thuật chính

• Hãng sản xuất: Renesas / Hitachi
• Mã sản phẩm: 2SJ329 / J329
• Phân loại linh kiện: MOSFET công suất kênh P (P-Channel Power MOSFET)
• Kiểu đóng gói: TO-220F (Vỏ bọc nhựa cách điện toàn phần)
• Điện áp cực máng – cực nguồn tối đa ($V_{DSS}$): -60V
• Dòng điện cực máng liên tục tối đa ($I_D$): -15A (tại nhiệt độ vỏ $T_C = 25^\circ\text{C}$)
• Dòng điện cực máng dạng xung tối đa ($I_{DP}$): -60A
• Nội trở dẫn trạng thái mở ($R_{DS(on)}$): Thường < 0.12Ω (tại $V_{GS} = -10V$)
• Dải nhiệt độ hoạt động và lưu trữ ($T_j, T_{stg}$): Tối đa lên đến $+150^\circ\text{C}$
