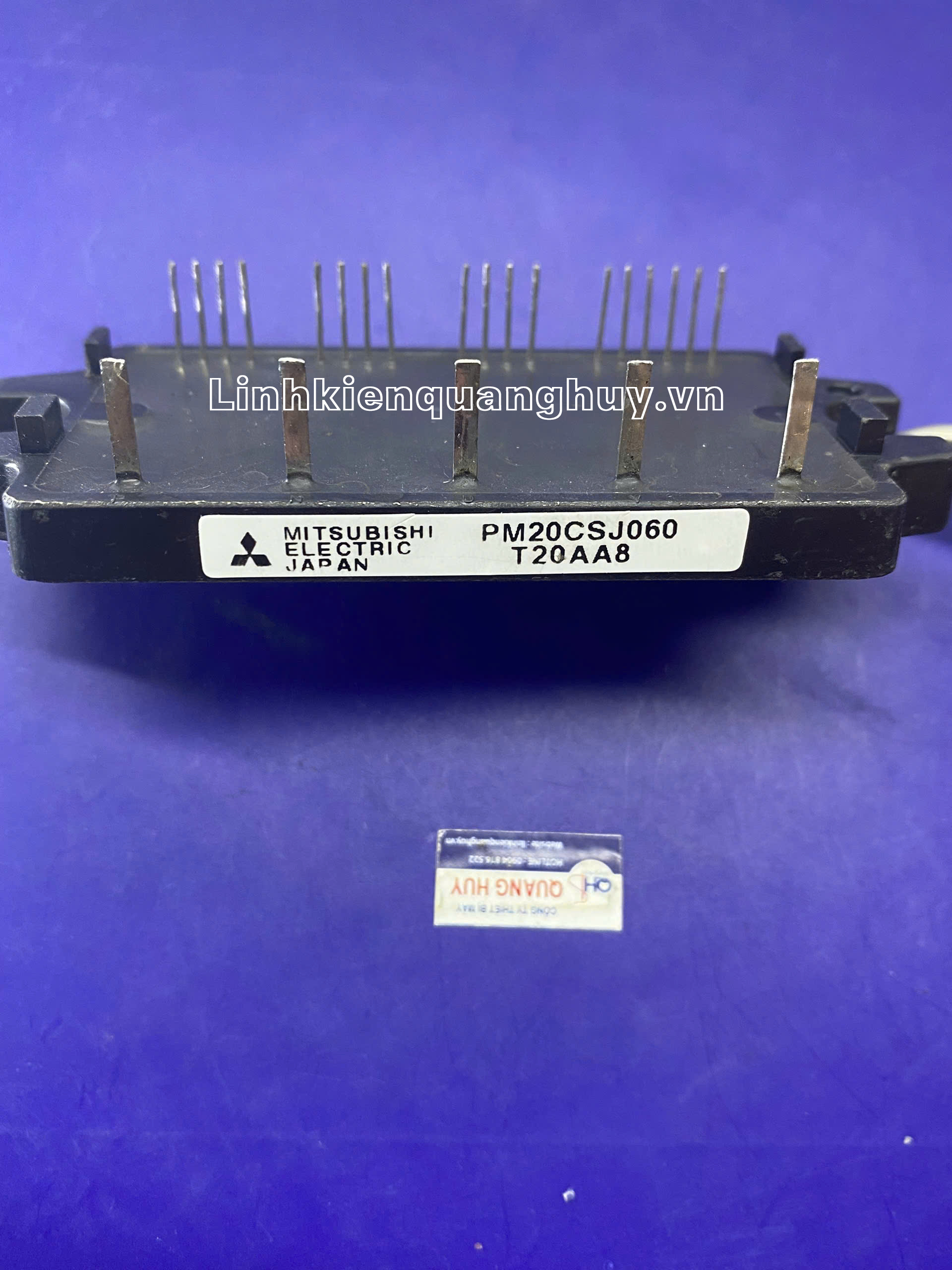

PM20CSJ060 Module IGBT 20A 600V Mitsubishi

Giới thiệu

PM20CSJ060 là dòng Module công suất thông minh (Intelligent Power Module – IPM) cao cấp đến từ Mitsubishi Electric. Với khả năng chịu tải dòng điện 20A và điện áp ngược 600V, thiết bị này được thiết kế để điều khiển các hệ thống động cơ 3 pha công suất trung bình. Sự kết hợp hoàn hảo giữa các chip IGBT hiệu suất cao và mạch điều khiển logic tích hợp bên trong giúp PM20CSJ060 trở thành giải pháp tối ưu cho các bộ biến tần, máy điều hòa công nghiệp và các hệ thống Servo Drive yêu cầu độ chính xác và độ tin cậy tuyệt đối.

Đặc điểm nổi bật

• Công nghệ IPM thế hệ mới: Tích hợp sẵn bộ lái cổng (Gate Drive) tối ưu cho từng IGBT, giúp loại bỏ các sai số trong quá trình điều khiển và đơn giản hóa thiết kế phần cứng cho kỹ sư điện tử.
• Khả năng chịu tải mạnh mẽ: Với dòng định mức 20A, module đáp ứng tốt nhu cầu của các động cơ công suất vừa, đảm bảo vận hành êm ái và ít tổn hao năng lượng dưới dạng nhiệt.
• Cơ chế bảo vệ đa lớp: Tích hợp sẵn các cảm biến và mạch logic để tự động ngắt khi gặp sự cố ngắn mạch (Short Circuit), sụt áp nguồn nuôi (Control Supply Under-Voltage) và quá nhiệt (Over-Temperature).
• Độ nhiễu thấp (Low EMI): Thiết kế cấu trúc bên trong giúp tối ưu hóa đường đi của dòng điện, giảm thiểu nhiễu điện từ phát ra, giúp hệ thống hoạt động ổn định và không gây ảnh hưởng đến các thiết bị nhạy cảm xung quanh.
• Tản nhiệt hiệu quả: Phần đế kim loại cách điện (Isolated baseplate) có khả năng dẫn nhiệt cực tốt, cho phép gắn trực tiếp lên tấm nhôm tản nhiệt để duy trì hiệu năng cao nhất trong thời gian dài.
