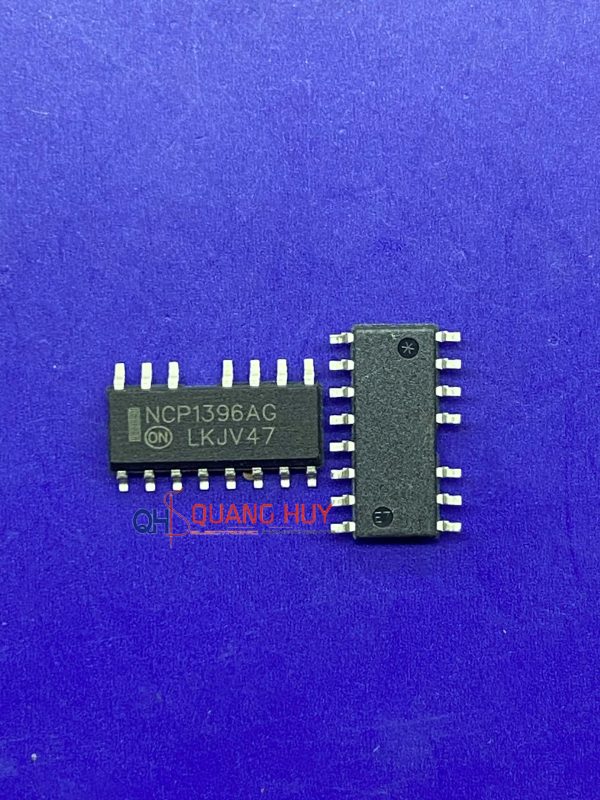

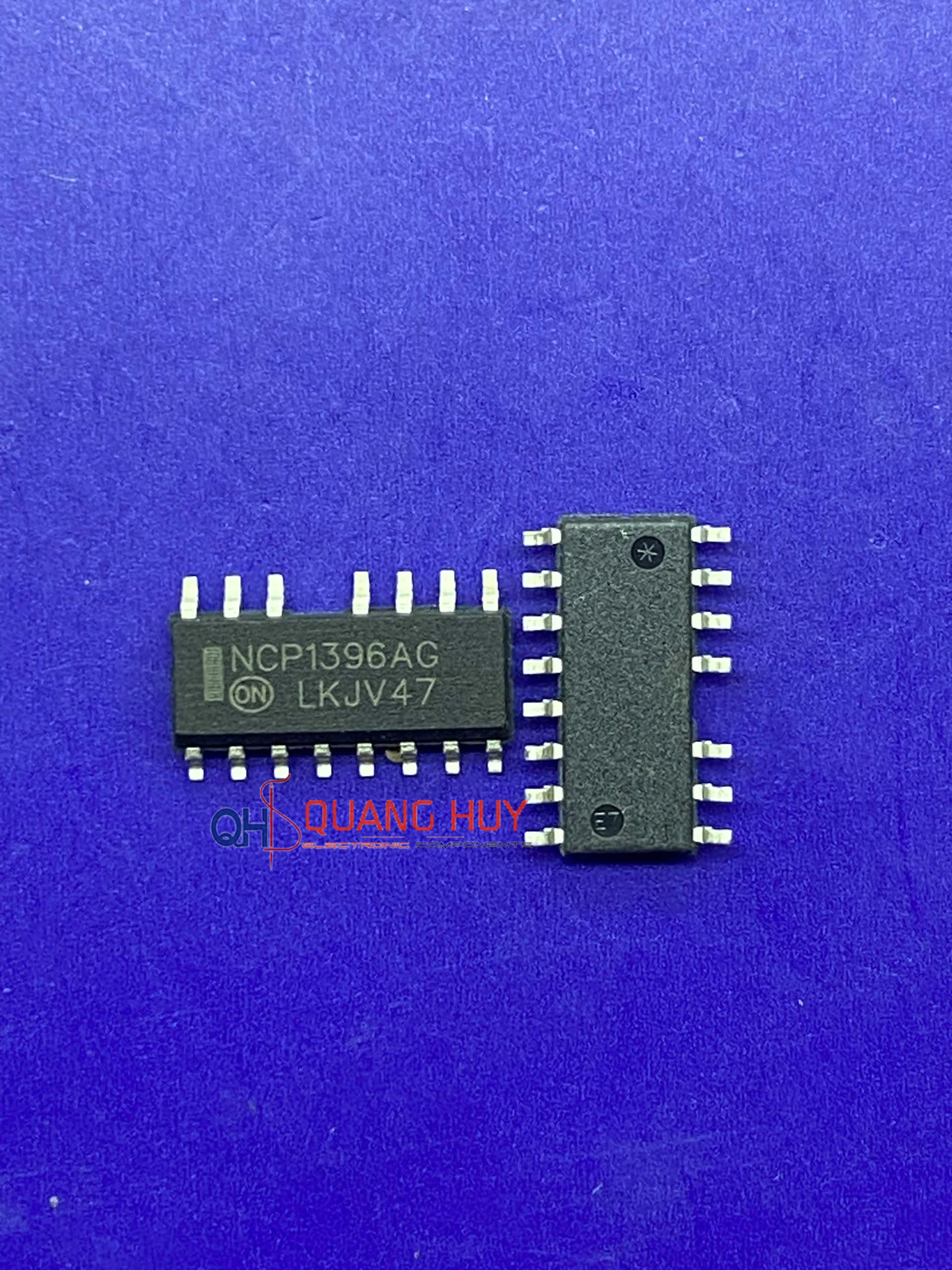

NCP1396BG NCP1396AG NCP1396 SOP-17

Giới thiệu

NCP1396 (bao gồm các phiên bản NCP1396AG và NCP1396BG) là dòng IC điều khiển nguồn xung hiệu suất cao của ON Semiconductor, được thiết kế chuyên dụng cho các bộ biến đổi cộng hưởng LLC (Resonant Mode Converters). Với kiểu đóng gói SOP-16 (thường được gọi là SOP-17 do khoảng cách chân cách điện rộng), IC này cung cấp khả năng điều khiển Mosfet nửa cầu (Half-bridge) với độ tin cậy cực cao, giúp hệ thống đạt hiệu suất tối ưu và giảm nhiễu điện từ (EMI) tối đa.

Đặc điểm nổi bật

• Điều khiển cộng hưởng LLC: Tận dụng kỹ thuật đóng cắt tại điểm điện áp bằng 0 (Zero Voltage Switching – ZVS), giúp giảm triệt để tổn hao công suất trên Mosfet và tăng tuổi thọ linh kiện.
• Tích hợp mạch Driver Driver áp cao: NCP1396 tích hợp sẵn bộ điều khiển cổng (Gate Driver) cho cả Mosfet phía cao (High-side) và phía thấp (Low-side), có khả năng chịu điện áp lên đến 600V.
• Tần số hoạt động cực rộng: Hỗ trợ dao động từ 50 kHz lên đến 500 kHz, cho phép thiết kế các bộ nguồn siêu nhỏ gọn với biến áp kích thước bé.
• Cơ chế bảo vệ đa tầng linh hoạt: Bao gồm bảo vệ quá dòng (OCP) hai cấp độ, bảo vệ sụt áp (Brown-out), và khả năng thiết lập thời gian chết (Dead-time) có thể điều chỉnh để tránh hiện tượng trùng dẫn Mosfet.
• Thiết kế chân SOP-16/17 tối ưu: Khoảng cách giữa các chân được tính toán để chịu được điện áp cao, giảm nguy cơ phóng điện bề mặt giữa các đường mạch (Creepage distance).
• Ứng dụng chuyên sâu: Thường được sử dụng trong các bộ nguồn tivi LCD/LED màn hình lớn, nguồn máy tính (ATX), máy chủ (Servers), và các bộ sạc xe điện công suất cao.
