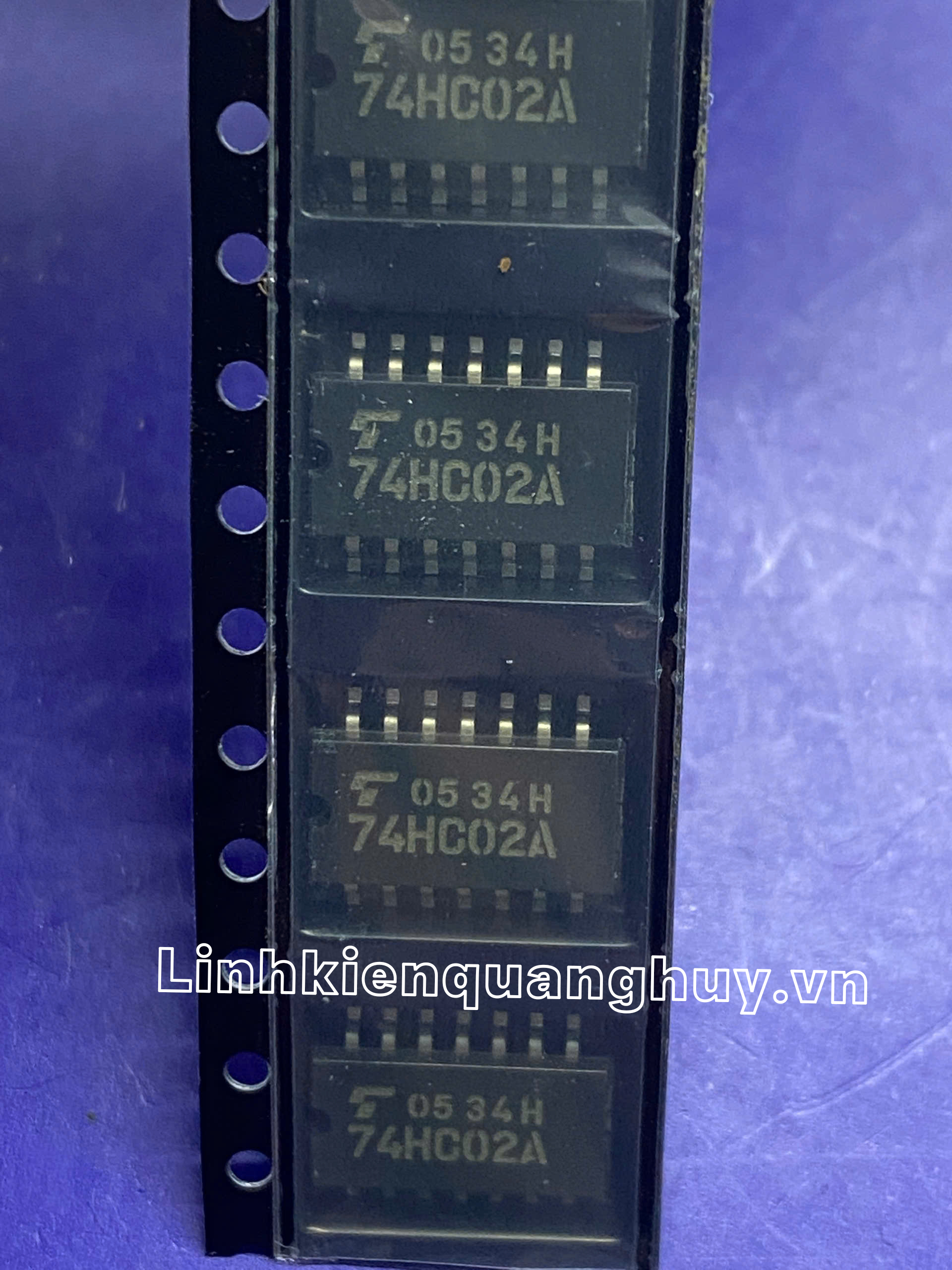

TC74HC02AF 74HC02A, SOP14-5.2

Giới thiệu

TC74HC02AF (hay 74HC02A) là một vi mạch logic tốc độ cao thuộc họ CMOS (High-speed CMOS), tích hợp 4 cổng NOR với 2 đầu vào độc lập trên mỗi cổng. Được thiết kế với công nghệ cổng silicon hiện đại, IC này đạt được tốc độ vận hành tương đương với các dòng LSTTL nhưng vẫn duy trì được mức tiêu thụ điện năng cực thấp của công nghệ CMOS. Với thiết kế chân dán SOP-14 (thân rộng 5.2mm), đây là linh kiện lý tưởng cho các mạch logic số, bộ điều khiển tín hiệu và các ứng dụng xử lý dữ liệu yêu cầu độ trễ thấp.

Đặc điểm nổi bật

• Tốc độ xử lý cao: Thời gian trễ lan truyền (Propagation Delay) cực ngắn, chỉ khoảng 7ns (điển hình tại 5V), giúp tối ưu hóa hiệu suất trong các mạch logic thời gian thực.
• Tiêu thụ điện năng cực thấp: Dòng điện tĩnh tối đa chỉ ở mức micro-Ampere, rất phù hợp cho các thiết bị sử dụng pin hoặc các ứng dụng tiết kiệm năng lượng.
• Dải điện áp hoạt động rộng: Vận hành ổn định trong khoảng từ 2V đến 6V, tương thích với hầu hết các hệ thống vi điều khiển hiện đại từ 3.3V đến 5V.
• Khả năng chống nhiễu tốt: Với đặc tính của họ 74HC, IC này có biên chống nhiễu cao, đảm bảo tín hiệu logic đầu ra chính xác ngay cả trong môi trường công nghiệp có nhiều xung nhiễu.
• Đầu ra Fan-out lớn: Có khả năng lái trực tiếp tới 10 tải LSTTL, giúp đơn giản hóa việc thiết kế mạch khi cần kết nối với nhiều linh kiện logic khác.
• Thiết kế SOP-14 (5.2mm): Kiểu chân dán bề mặt với thân rộng (Wide Body) giúp việc tản nhiệt tốt hơn và dễ dàng thao tác trong quá trình sản xuất hoặc sửa chữa bo mạch.
