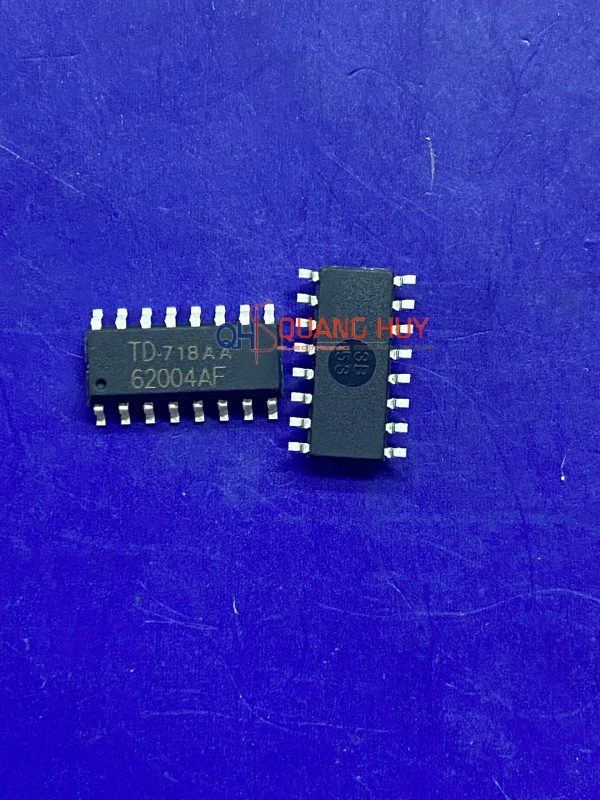

TD62004AF 62004AFG SOP-16

Giới thiệu

TD62004AF (hoặc phiên bản 62004AFG – chuẩn RoHS) là dòng IC mảng Transistor Darlington (Darlington Transistor Array) gồm 7 kênh độc lập, được đóng gói trong vỏ dán SOP-16 nhỏ gọn. Đây là linh kiện khuếch đại dòng điện chuyên dụng, đóng vai trò như một bộ đệm (Buffer) giữa các vi điều khiển công suất thấp và các tải công suất lớn. Với khả năng chịu áp cao và dòng tải mạnh mẽ, TD62004AF là giải pháp lý tưởng để điều khiển Relay, đèn LED hiển thị, mô-tơ bước nhỏ và các van điện từ trong hệ thống tự động hóa.

Đặc điểm nổi bật

• Cấu trúc 7 kênh Darlington: Tích hợp 7 cặp Transistor Darlington hiệu suất cao, cho phép điều khiển cùng lúc nhiều thiết bị ngoại vi chỉ với một chip duy nhất.
• Khả năng chịu tải ấn tượng: Mỗi kênh có thể chịu được dòng điện đầu ra lên đến 500mA và điện áp đánh thủng tối đa 50V, đáp ứng tốt các yêu cầu đóng cắt công nghiệp.
• Tích hợp Diode kẹp (Clamp Diodes): Mỗi đầu ra đều có sẵn Diode bảo vệ chống lại các xung điện áp ngược (Back-EMF) sinh ra từ các tải cảm ứng như cuộn dây Relay hoặc Motor, giúp bảo vệ IC an toàn tuyệt đối.
• Tương thích mức logic phổ biến: Đầu vào được thiết kế để làm việc hoàn hảo với các mức logic 5V (TTL) và CMOS, dễ dàng kết nối trực tiếp với Arduino, PIC, 8051 hay PLC mà không cần thêm linh kiện đệm.
• Đóng gói SOP-16 hiện đại: Kiểu dán bề mặt (SMD) giúp tiết kiệm diện tích bo mạch đáng kể so với dòng chân cắm DIP, phù hợp cho các thiết kế điện tử thông minh và nhỏ gọn.
• Hoạt động bền bỉ: Khả năng chịu nhiệt tốt và độ ổn định cao trong môi trường làm việc liên tục, giảm thiểu tỉ lệ lỗi hỏng trong quá trình vận hành hệ thống.
