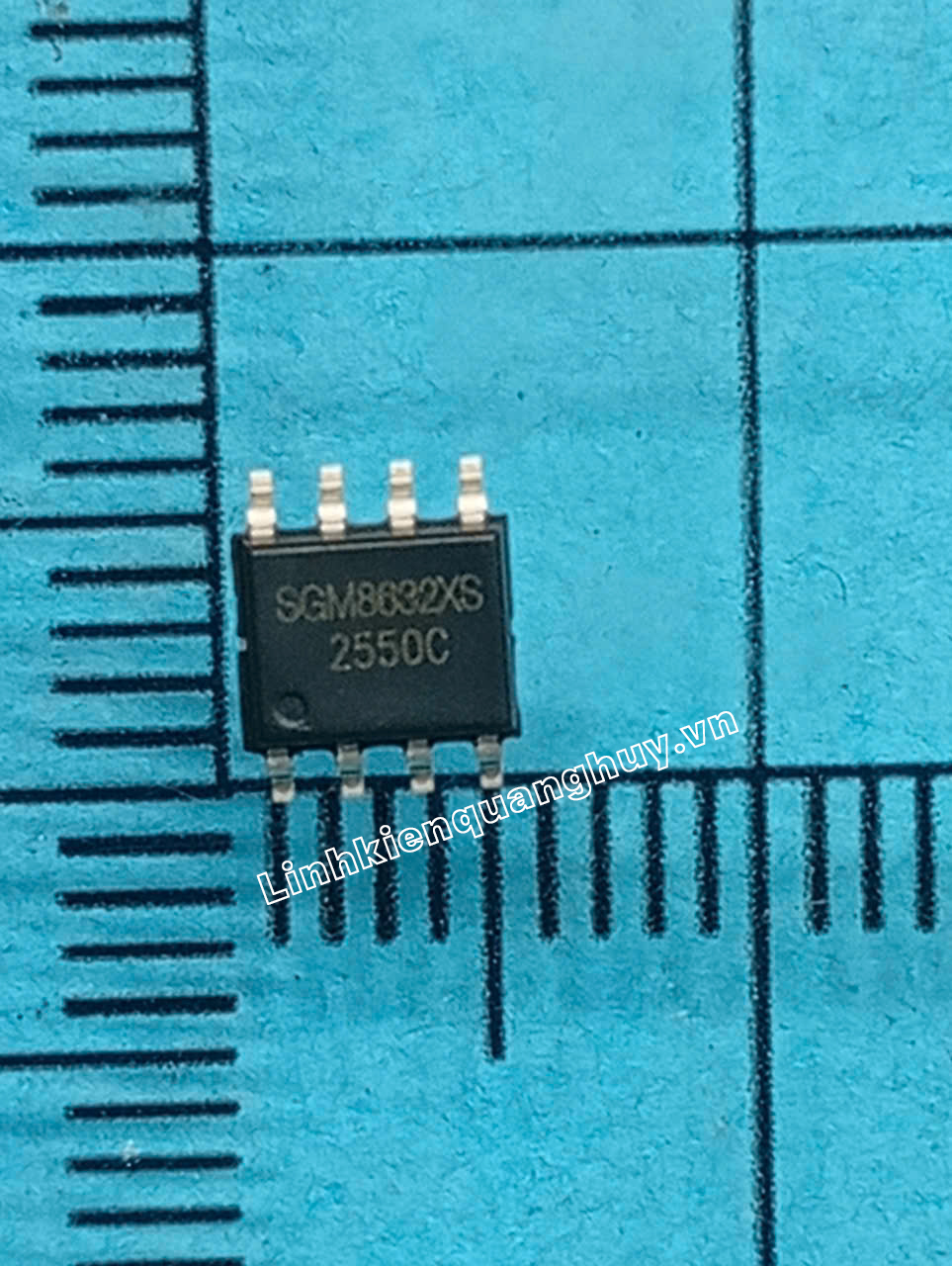

SGM8632XS SOP-8

Giới thiệu sản phẩm

SGM8632XS (thường gọi tắt là SGM8632) là dòng IC khuếch đại thuật toán kép (Dual Operational Amplifier – Op-Amp) hiệu suất cao, nhiễu thấp, được đóng gói dưới dạng chân dán SOP-8 nhỏ gọn từ hãng công nghệ SG Micro Corp. Linh kiện này sở hữu đặc tính điện áp bù đầu vào (Input Offset Voltage) cực thấp và dải điện áp ngõ ra mở rộng sát nguồn (Rail-to-Rail Output Voltage Swing). Trong các hệ thống bo mạch máy may công nghiệp và thiết bị điện tử tự động hóa, SGM8632XS là linh kiện chuyên dụng đóng vai trò bộ tiền khuếch đại (Preamplifier) xử lý tín hiệu analog nhỏ từ các cảm biến, mạch phản hồi dòng điện/điện áp (Current Sensing) để bảo vệ motor servo, hoặc mạch lọc tích cực (Active Filter) trước khi đưa về vi xử lý trung tâm.

Đặc điểm nổi bật

• Thiết kế ngõ ra Rail-to-Rail: Cho phép biên độ điện áp ngõ ra đạt mức tối đa gần như tương đương với điện áp cấp nguồn, tối ưu hóa dải động (Dynamic Range) của tín hiệu xử lý và nâng cao độ chính xác của các phép đo dòng điện.
• Dòng tiêu thụ siêu thấp và nhiễu tối thiểu: IC được tối ưu hóa cấu trúc để hoạt động với dòng tĩnh cực nhỏ nhưng vẫn đảm bảo độ méo dạng tín hiệu thấp và mật độ nhiễu điện áp tối thiểu, giúp các phép đo cảm biến luôn ổn định, không bị sai số do trôi nhiệt.
• Tích hợp 2 kênh độc lập (SOP-8): Đóng gói dạng chân dán bề mặt 8 chân siêu nhỏ, tích hợp hai bộ Op-Amp độc lập giúp tiết kiệm không gian bo mạch, lý tưởng cho các mạch vi sai, mạch khuếch đại dòng kênh đôi trong hộp điều khiển máy may.
• Dải nguồn hoạt động rộng và an toàn: Khả năng vận hành ổn định từ nguồn đơn (Single Supply) hoặc nguồn kép (Dual Supplies), tương thích hoàn hảo với các mức logic chuẩn công nghiệp.
• Ứng dụng thực tế trong sửa chữa bo mạch máy may: Trong các hộp điện tử điều khiển motor servo máy may (như Jack, Juki, Brother, Hikari, Zoje…), SGM8632XS thường nằm ở khối driver công suất, kết hợp với các điện trở shunt để đo dòng điện chạy qua Mosfet/IGBT, phục vụ mạch bảo vệ quá dòng (Overcurrent Protection) và mạch kiểm soát lực kéo (Torque Control) của động cơ.

Thông số kỹ thuật chính

• Hãng sản xuất: SGMICRO (SG Micro Corp)
• Mã sản phẩm: SGM8632XS / SGM8632
• Loại linh kiện: IC khuếch đại thuật toán kép (Dual Rail-to-Rail Output Op-Amp)
• Kiểu đóng gói: SOP-8 (8 chân dán bề mặt)
• Điện áp hoạt động ($V_{CC}$): Khá rộng, từ 2V đến 5.5V (Nguồn đơn) hoặc $\pm 1V$ đến $\pm 2.75V$ (Nguồn kép)
• Dòng tiêu thụ: Siêu thấp, chỉ khoảng vài chục Micro-Ampere ($\mu A$) mỗi kênh
• Tần số đáp ứng (Gain-Bandwidth Product): Đạt mức tiêu chuẩn cho các mạch xử lý analog dòng điện
• Dải nhiệt độ hoạt động công nghiệp: -40°C đến +125°C (Chịu nhiệt độ khắc nghiệt cực tốt trong hộp điện)
