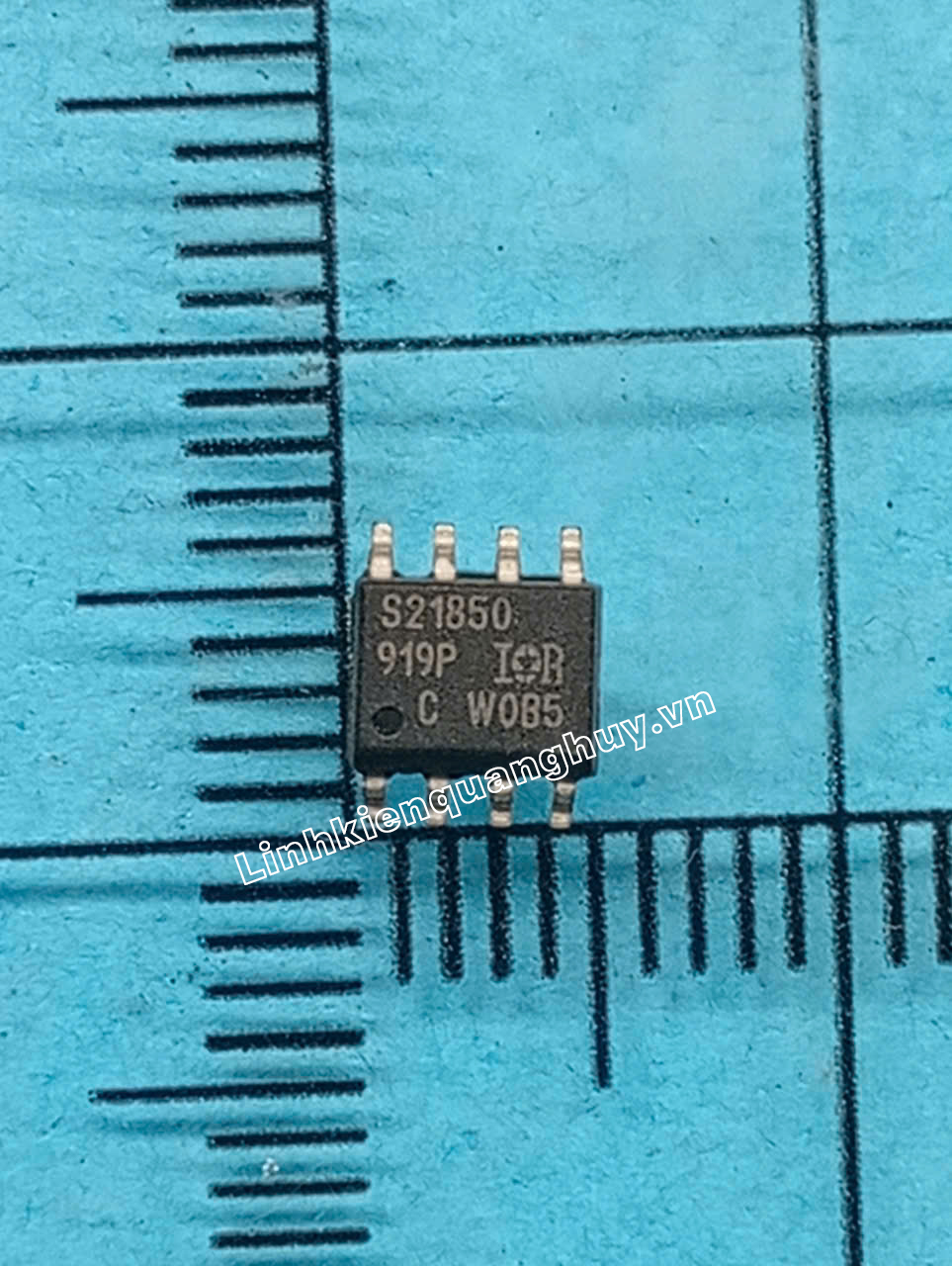

S21850 IRS21850 IR21850 SOP-8

Giới thiệu sản phẩm

IRS21850S (thường viết tắt trên thân linh kiện là S21850 hoặc IR21850) là dòng IC IC kích công suất đơn kênh phía cao (High-Side Driver) chịu cao áp hiệu suất cao của hãng Infineon (International Rectifier). Được đóng gói dưới dạng chân dán SOP-8 (SOIC-8) nhỏ gọn, linh kiện này sử dụng công nghệ chế tạo chống nhiễu độc quyền giúp dịch mức logic ngõ vào một cách chính xác. Trong cấu trúc bo mạch máy may công nghiệp và thiết bị điện tử công suất, IRS21850S là linh kiện chuyên dụng nằm ở tầng đệm kích mở (Gate Driver) cho các Transistor trường công suất lớn như IGBT hoặc MOSFET kênh N nằm ở nhánh trên (High-Side) của mạch cầu, mạch băm xung hoặc mạch điều khiển van điện từ (Solenoid) công suất lớn.

Đặc điểm nổi bật

• Khả năng chịu cao áp cực lớn (600V): Cổng High-Side của IC được thiết kế độc lập hoàn toàn (Floating channel) cho phép vận hành an toàn và kích mở các linh kiện công suất chạy trên đường nguồn DC Bus lên tới 600V, chống chịu cực tốt trước các pha trồi sụt áp dội ngược từ motor.
• Dòng kích ngõ ra mạnh mẽ: IC sở hữu dòng đỉnh ngõ ra lớn (Sourcing/Sinking dòng lớn), cho phép nạp/xả điện tích cổng ($Q_g$) của các Mosfet/IGBT công suất lớn một cách nhanh chóng, tối ưu hóa thời gian đóng ngắt và giảm thiểu tổn hao nhiệt cho bo mạch.
• Tích hợp mạch bảo vệ sụt áp (UVLO): Trang bị mạch bảo vệ dưới điện áp (Under-Voltage Lockout) cho cả hai vùng nguồn (VCC và VBS), tự động ngắt lệnh kích mở nếu nguồn cấp không đủ áp, ngăn chặn tình trạng MOSFET/IGBT rơi vào vùng tuyến tính dẫn đến sinh nhiệt lớn gây chập nổ nổ hộp điện.
• Chống nhiễu xung âm ($dV/dt$) vượt trội: Thiết kế mạch logic ngõ vào tương thích hoàn toàn với các mức CMOS hoặc LSTTL của vi xử lý (3.3V, 5V, 15V), kết hợp khả năng miễn nhiễm với xung nhiễu điện áp âm biên độ lớn phát ra khi motor dừng đột ngột hoặc đảo chiều.
• Ứng dụng chuyên sâu trong bo mạch máy may: Trong các hộp điện tử điều khiển motor servo máy may (như Jack, Juki, Brother, Hikari, Zoje…), IRS21850S thường được dùng phối hợp trong mạch Driver kích ngắt hệ thống cuộn hút nam châm điện nâng chân vịt, dao cắt chỉ công suất cao, hoặc tầng kích nhánh trên của mạch nghịch lưu điều khiển động cơ bước, động cơ servo.

Thông số kỹ thuật chính

• Hãng sản xuất: Infineon Technologies / International Rectifier (IR)
• Mã sản phẩm đầy đủ: IRS21850STRPBF / IRS21850S
• Ký hiệu in trên thân: S21850 / IR21850
• Loại linh kiện: IC kích công suất đơn kênh phía cao (High-Side Gate Driver IC)
• Kiểu đóng gói: SOP-8 / SOIC-8 (8 chân dán bề mặt)
• Điện áp treo kênh cao tối đa ($V_{OFFSET}$): 600V
• Dải điện áp kích ngõ ra ($V_{OUT}$): 10V đến 20V
• Mức logic ngõ vào tương thích: 3.3V, 5V, 15V
• Dải nhiệt độ hoạt động công nghiệp: -40°C đến +125°C
