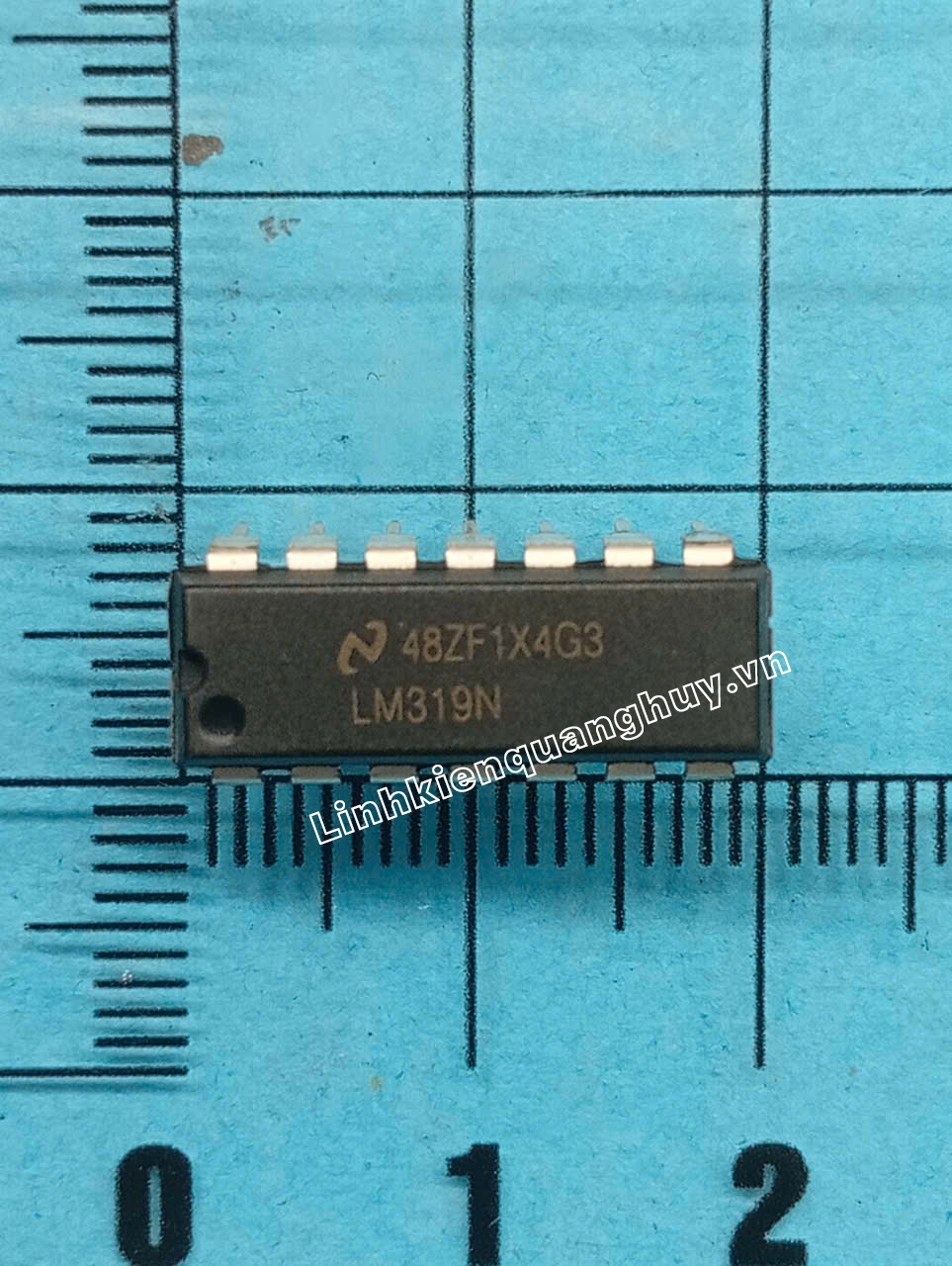

LM319N DIP-14

Giới thiệu sản phẩm

LM319N là dòng IC so sánh điện áp kép (Dual High-Speed Voltage Comparator) tốc độ cao, được thiết kế đóng gói trong cấu trúc chân cắm DIP-14 truyền thống. Linh kiện này tích hợp hai bộ so sánh độc lập trong cùng một chip, vận hành tốt với cả nguồn cấp đơn hoặc nguồn cấp kép. Khác biệt với các dòng Op-Amp thông thường, LM319N được tối ưu hóa hoàn toàn cho nhiệm vụ so sánh mức điện áp analog và chuyển đổi sang mức logic kỹ thuật số với thời gian phản hồi cực ngắn (chỉ khoảng 80ns). Trong bo mạch máy may công nghiệp và thiết bị tự động hóa, IC này đóng vai trò là “chốt chặn” phát hiện lỗi, xử lý tín hiệu cảm biến dạng xung vuông và tham gia vào mạch logic điều khiển an toàn.

Đặc điểm nổi bật

• Tốc độ phản hồi cực nhanh (80ns): Thuộc nhóm Comparator tốc độ cao, LM319N cho phép phát hiện sự thay đổi điện áp gần như tức thời, xử lý chính xác các tín hiệu tần số cao mà không gặp hiện tượng trễ hay méo dạng xung logic.
• Ngõ ra Open-Collector (Cực thu hở) linh hoạt: Cấu trúc ngõ ra cực thu hở cho phép IC dễ dàng phối hợp trở kéo lên (Pull-up) để tương thích với nhiều mức logic khác nhau như TTL (5V), CMOS (3.3V hoặc 15V). Điều này giúp linh kiện trở thành cầu nối hoàn hảo giữa tầng analog và vi xử lý kỹ thuật số.
• Khả năng cách ly ngõ ra và mạch điều khiển: Tầng ngõ ra của LM319N được thiết kế để có thể cách ly hệ thống mass (Ground) với tầng đầu vào analog trong một số ứng dụng cụ thể, nâng cao khả năng chống nhiễu vòng lặp ground (Ground Loop Noise).
• Dải nguồn cấp rộng và an toàn: Hoạt động ổn định với dải điện áp linh hoạt, từ nguồn đơn +5V đến +30V, hoặc nguồn kép từ ±5V đến ±15V, tương thích tuyệt vời với các hệ thống nguồn công nghiệp.
• Ứng dụng thực tế trong sửa chữa bo mạch máy may: Trong các hộp điện tử điều khiển motor servo máy may (Jack, Juki, Brother, Hikari…), LM319N thường được ứng dụng ở mạch bảo vệ quá áp/thấp áp (Overvoltage/Undervoltage Protection), mạch so sánh ngưỡng dòng điện cắt chỉ, hoặc tầng định hình xung vuông từ cảm biến vị trí (Hall Sensor/Encoder) trước khi đưa về vi xử lý.

Thông số kỹ thuật chính

• Mã sản phẩm: LM319N / LM319
• Nhà sản xuất: Texas Instruments (hoặc STMicroelectronics, ON Semi…)
• Loại linh kiện: IC so sánh điện áp kép tốc độ cao (Dual High-Speed Voltage Comparator)
• Kiểu đóng gói: DIP-14 (14 chân cắm xuyên lỗ)
• Thời gian phản hồi (Response Time): 80 ns
• Dòng điện ngõ ra tối đa ($I_{OUT}$): Tải dòng lên đến 25mA (Đủ để kích trực tiếp LED hoặc rơ-le nhỏ)
• Điện áp nguồn cấp ($V_{CC}$): Nguồn đơn tối đa 30V / Nguồn kép tối đa ±15V
• Dải nhiệt độ hoạt động tiêu chuẩn: 0°C đến +70°C
