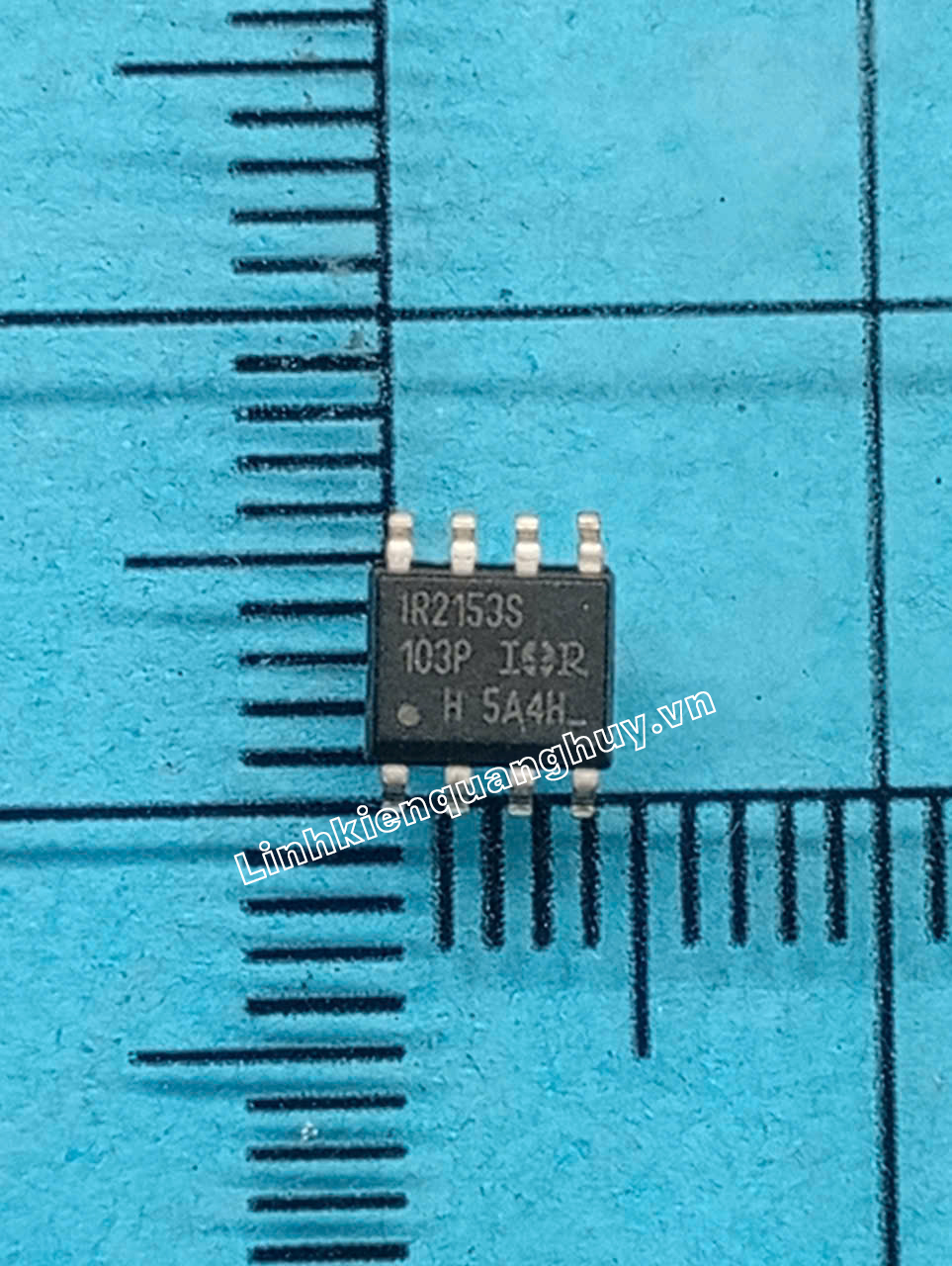

IR2153S IR2153TRPBF SOP-8

Giới thiệu sản phẩm

IR2153S (Mã đặt hàng phổ biến: IRS2153STRPBF / IR2153TRPBF) là dòng IC Driver điều khiển mạch cầu bán chữ H (Half-Bridge Gate Driver) tích hợp bộ tạo dao động (Oscillator) tự kích chuyên dụng của hãng Infineon (International Rectifier). Được đóng gói dưới dạng chân dán SOP-8 (SOIC-8) nhỏ gọn, linh kiện này là sự nâng cấp hoàn hảo từ dòng IC tạo xung 555 kinh điển khi tích hợp thêm tầng Driver dịch mức cao áp. Trong các hệ thống bo mạch máy may công nghiệp và thiết bị điện tử công suất, IR2153S là linh kiện lõi chuyên dụng nằm ở khối nguồn xung cộng hưởng (LLC, Half-Bridge SMPS), mạch kích tăng áp biến áp, hoặc mạch biến tần công suất nhỏ.

Đặc điểm nổi bật

• Tích hợp bộ tạo dao động tự kích (Self-Oscillating): IC sở hữu cấu trúc định thì tương tự như IC 555, cho phép kỹ thuật viên dễ dàng thiết lập tần số băm xung điều khiển thông qua một điện trở ($R_T$) và một tụ điện ($C_T$) bên ngoài, đơn giản hóa mạch phát xung mà không cần vi xử lý kích trực tiếp.
• Driver nửa cầu (Half-Bridge) cao áp 600V: Kênh High-Side của IC được thiết kế độc lập (Floating channel) sử dụng mạch Bootsrap, cho phép kích mở an toàn và chính xác các cặp MOSFET hoặc IGBT kênh N hoạt động trên đường nguồn DC Bus cao áp lên đến 600V.
• Tích hợp thời gian chết (Deadtime) tự động: Để chống lại hiện tượng trùng dẫn (trùng dòng gây chập mạch nổ tung cặp Transistor công suất), IR2153S được nhà sản xuất tích hợp sẵn khoảng thời gian trễ “Deadtime” nội bộ (~1.2 $\mu\text{s}$), đảm bảo linh kiện này ngắt hoàn toàn thì linh kiện kia mới được phép mở.
• Mạch kẹp Zener bảo vệ nguồn cấp: IC tích hợp một diode Zener nội 15.6V kẹp giữa chân nguồn $V_{CC}$ và $GND$, giúp bảo vệ chip an toàn trước các xung điện áp tăng vọt từ mạch cấp nguồn mồi.
• Ứng dụng thực tế trong sửa chữa bo mạch máy may: Trong các hộp điện tử điều khiển máy may công nghiệp (Jack, Juki, Brother, Hikari…), IR2153S thường nằm ở khối nguồn xung chính chịu trách nhiệm chuyển đổi điện áp lưới thành các mức nguồn DC ổn định cấp cho motor servo, mạch kích biến áp cao áp hoặc mạch driver điều khiển chấn lưu, cuộn hút.

Thông số kỹ thuật chính

• Hãng sản xuất: Infineon Technologies / International Rectifier (IR)
• Mã sản phẩm đầy đủ: IR2153S / IRS2153STRPBF / IR2153TRPBF
• Loại linh kiện: IC Driver nửa cầu tự kích cao áp (Self-Oscillating Half-Bridge Gate Driver)
• Kiểu đóng gói: SOP-8 / SOIC-8 (8 chân dán bề mặt)
• Điện áp treo kênh cao tối đa ($V_{OFFSET}$): 600V
• Khoảng thời gian chết tích hợp (Deadtime): Thường trực 1.2 $\mu\text{s}$
• Dòng kích đỉnh ngõ ra (Sourcing/Sinking): 180mA / 260mA
• Điện áp kẹp Zener chân nguồn ($V_{CLAMP}$): 15.6V
• Dải nhiệt độ hoạt động công nghiệp: -40°C đến +125°C
