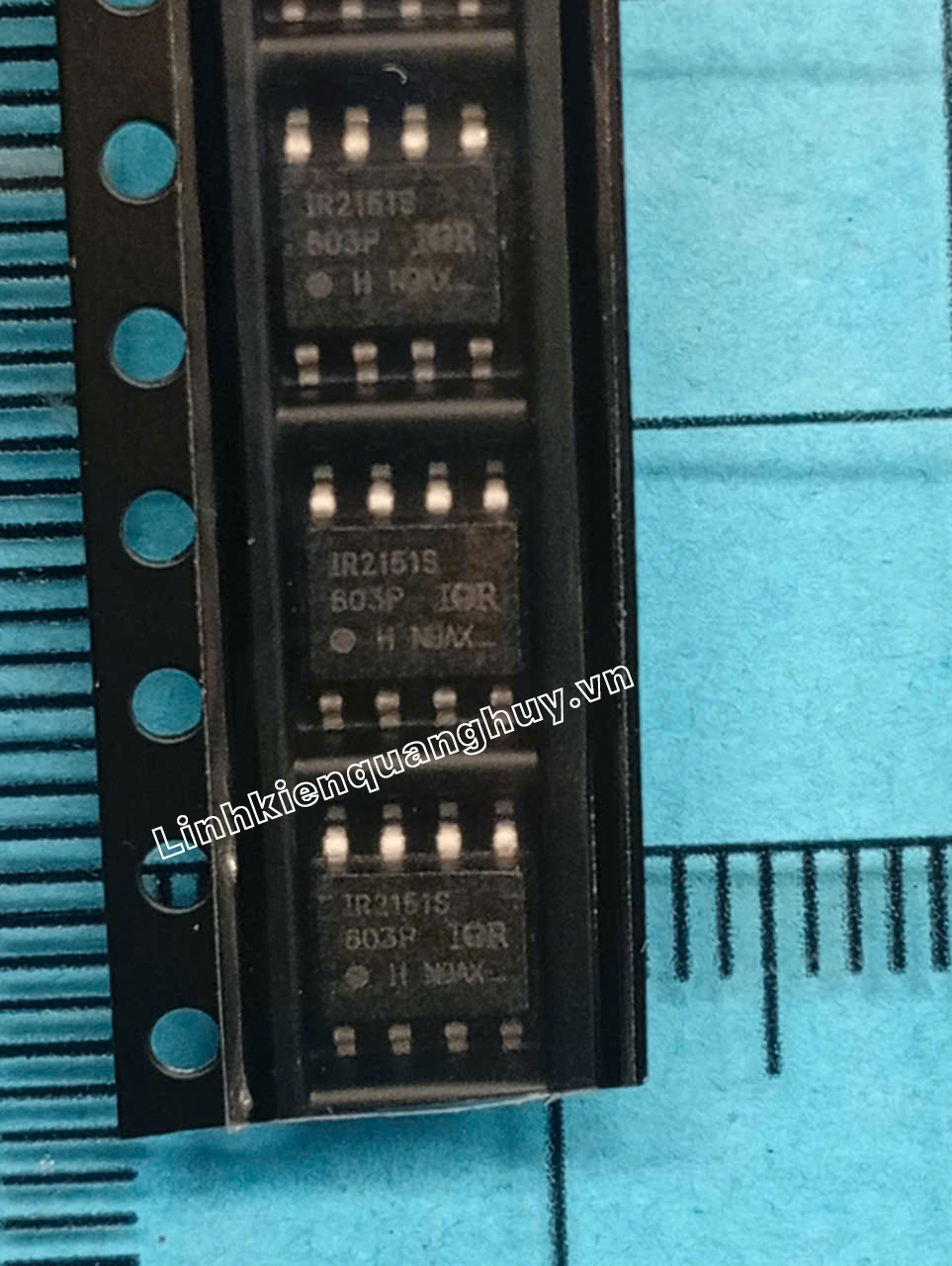

IR2151S SOP-8

Giới thiệu sản phẩm

IR2151S (thường gọi tắt là IR2151 dòng chân dán) là IC Driver điều khiển mạch cầu bán chữ H (Half-Bridge Gate Driver) tích hợp bộ tạo dao động (Oscillator) tự kích dòng đầu tiên của hãng International Rectifier (nay thuộc Infineon Technologies). Được đóng gói dưới dạng chân dán SOP-8 (SOIC-8) nhỏ gọn, linh kiện này hoạt động như một mạch phát xung định thì kết hợp tầng lái công suất dịch mức cao áp. Trong các hệ thống bo mạch máy may công nghiệp đời cũ và thiết bị điện tử công suất, IR2151S là linh kiện chuyên dụng đóng vai trò làm IC dao động điều khiển khối nguồn xung nửa cầu (Half-Bridge SMPS), mạch kích biến áp cao áp hoặc các mạch chấn lưu điện tử.

Đặc điểm nổi bật

• Bộ tạo dao động tự kích tiện lợi: Cấu trúc định thì nội bộ hoạt động tương tự như IC 555 kinh điển. Kỹ thuật viên có thể thiết lập tần số đóng ngắt một cách dễ dàng thông qua việc thay đổi trị số của một điện trở ($R_T$) và một tụ điện ($C_T$) gắn ngoài ở chân số 2 và 3.
• Kênh treo High-Side chịu áp cao 600V: Cổng điều khiển nhánh trên (High-Side) hoạt động hoàn toàn độc lập nhờ mạch Bootstrap, cho phép IC kích mở an toàn các cặp MOSFET hoặc IGBT kênh N chạy trên đường điện áp nguồn DC Bus lên đến 600V.
• Tích hợp thời gian chết (Deadtime) bảo vệ mạch: Nhằm ngăn chặn hiện tượng trùng dẫn nguy hiểm (cả 2 Transistor công suất cùng mở một lúc gây chập mạch nguồn), IR2151S được thiết kế sẵn khoảng thời gian trễ “Deadtime” nội bộ 1.2 $\mu\text{s}$, giúp bảo vệ an toàn cho tầng công suất.
• Đồng bộ pha ngõ ra chuẩn xác: Hai ngõ ra kích HO (High-Side) và LO (Low-Side) luôn được giữ ở trạng thái lệch pha nhau đúng 180° và có độ rộng xung bằng nhau, tối ưu hóa hiệu suất hoạt động cho các mạch nguồn xung cộng hưởng.
• Ứng dụng trong sửa chữa bo mạch máy may: Trong các bộ nguồn của hộp điều khiển máy may công nghiệp điện tử, IR2151S nằm ở khối nguồn xung chính, chịu trách nhiệm băm xung kích ngắt cặp Mosfet để biến đổi điện áp lưới AC thành các mức điện áp DC ổn định cấp cho vi xử lý và hệ thống rơ-le, van từ.

Thông số kỹ thuật chính

• Hãng sản xuất: International Rectifier (IR) / Infineon Technologies
• Mã sản phẩm: IR2151S / IR2151STRPBF
• Loại linh kiện: IC Driver nửa cầu tự kích cao áp (Self-Oscillating Half-Bridge Gate Driver)
• Kiểu đóng gói: SOP-8 / SOIC-8 (8 chân dán bề mặt)
• Điện áp treo kênh cao tối đa ($V_{OFFSET}$): 600V
• Khoảng thời gian chết tích hợp (Deadtime): 1.2 $\mu\text{s}$
• Dòng kích đỉnh ngõ ra (Sourcing/Sinking): 100mA / 210mA
• Điện áp cấp nguồn tối đa ($V_{CC}$): Thường được phân cực hoạt động quanh mức 15V
• Dải nhiệt độ hoạt động tiêu chuẩn: -40°C đến +125°C
