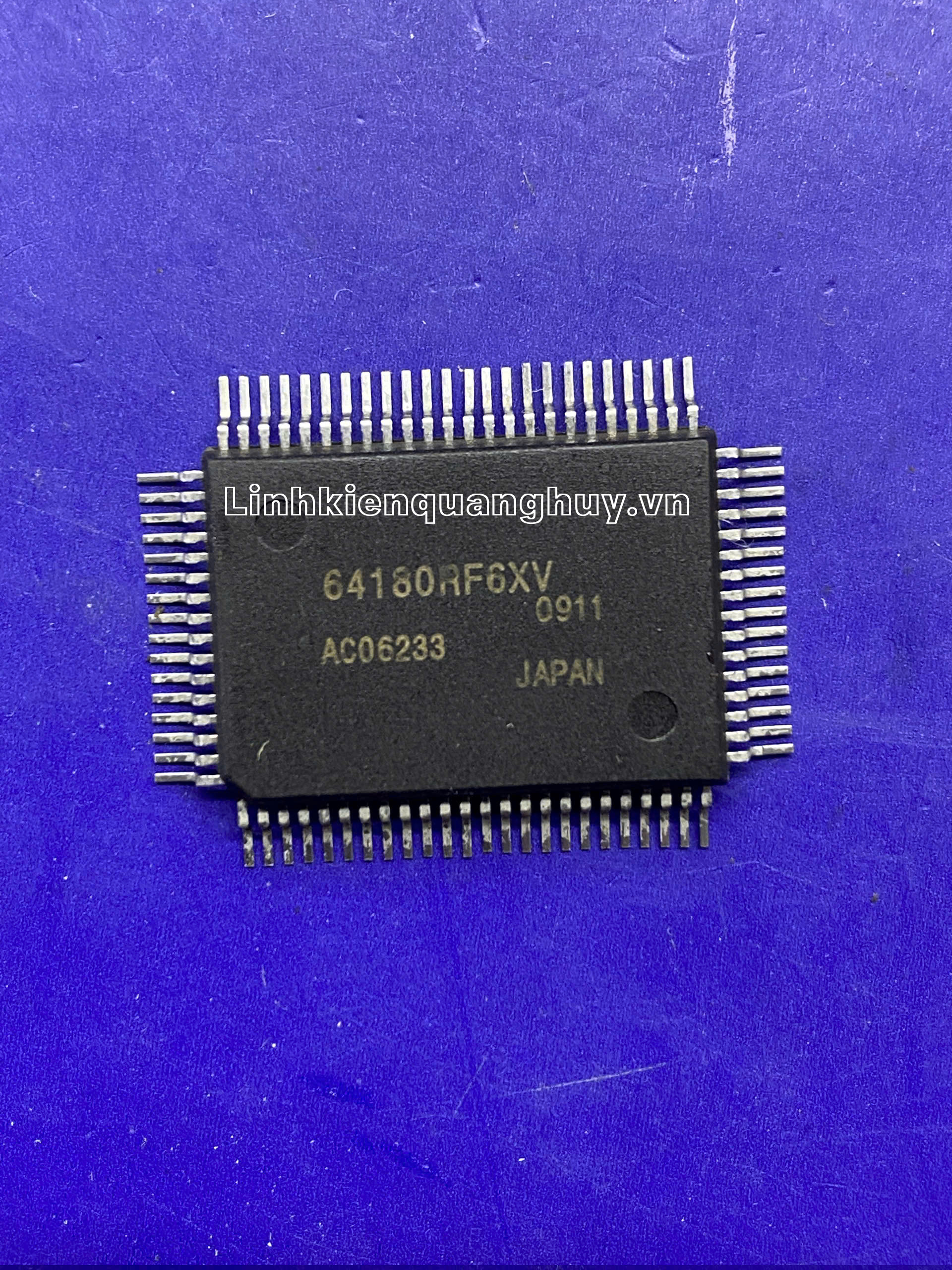

HD64180F6XV Chíp vi điều khiển SOP-80

Giới thiệu

HD64180F6XV là một bộ vi điều khiển (MCU) 8-bit hiệu suất cao thuộc dòng HD64180 của Hitachi, được phát triển dựa trên kiến trúc Z80 huyền thoại nhưng được tích hợp thêm nhiều thiết bị ngoại vi mạnh mẽ. Với hậu tố “6XV”, chip này hỗ trợ tần số hoạt động lên đến 6MHz và dải điện áp linh hoạt. Được đóng gói trong vỏ SOP-80 (dán bề mặt), HD64180F6XV là linh kiện cốt lõi trong các hệ thống điều khiển công nghiệp, thiết bị viễn thông và máy tính nhúng yêu cầu khả năng xử lý dữ liệu tin cậy và quản lý bộ nhớ thông minh.

Đặc điểm nổi bật

• Kiến trúc Z80 cải tiến: Hoàn toàn tương thích với mã lệnh của CPU Z80 nhưng tối ưu hóa tốc độ thực thi lệnh, giúp hệ thống chạy nhanh hơn ở cùng một mức xung nhịp.
• Bộ quản lý bộ nhớ tích hợp (MMU): Cho phép mở rộng không gian địa chỉ từ 64KB lên đến 1MB, một bước tiến lớn so với các dòng vi xử lý 8-bit truyền thống, giúp quản lý các phần mềm phức tạp hơn.
• Tích hợp sẵn bộ điều khiển DMA (2 kênh): Hỗ trợ truyền dữ liệu tốc độ cao giữa bộ nhớ và ngoại vi mà không cần can thiệp từ CPU, tăng hiệu suất tổng thể của hệ thống một cách đáng kể.
• Giao tiếp nối tiếp đa năng (ASCI): Tích hợp sẵn 2 kênh giao tiếp nối tiếp không đồng bộ (UART), hỗ trợ tốc độ baud lập trình được, lý tưởng cho việc kết nối với modem, máy in hoặc các MCU khác.
• Bộ hẹn giờ 16-bit (PRT): Cung cấp 2 kênh đếm/hẹn giờ lập trình được, giúp thực hiện các tác vụ định thời, tạo xung hoặc đo khoảng thời gian thực một cách chính xác.
• Thiết kế SOP-80 nhỏ gọn: Kiểu đóng gói dán bề mặt 80 chân giúp giảm diện tích PCB nhưng vẫn cung cấp đầy đủ các đường bus dữ liệu, địa chỉ và điều khiển cho các thiết kế nhúng chuyên sâu.
