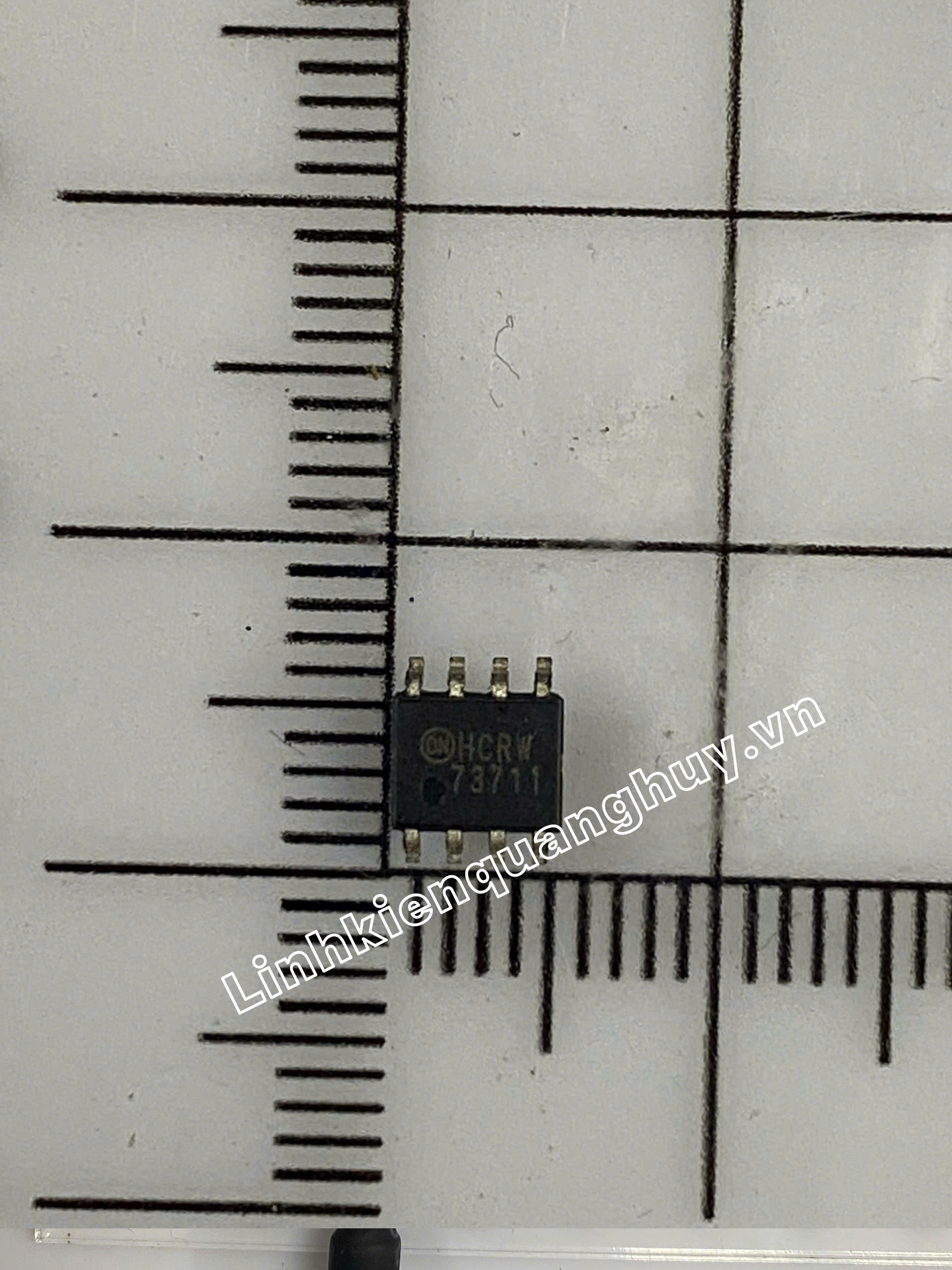

FAN73711 SOP-8

Giới thiệu sản phẩm

FAN73711 là IC IC kích Driver đơn kênh mức cao (High-Side Gate Drive IC) hiệu suất cao, được sản xuất bởi ON Semiconductor (Fairchild). Linh kiện này được thiết kế để điều khiển trực tiếp cực cổng (Gate) của các transistor công suất lớn như MOSFET và IGBT hoạt động ở điện áp cao lên đến +600V. Với kiểu đóng gói SOP-8 dán nhỏ gọn, FAN73711 sở hữu dòng kích đầu ra cực lớn (4A nguồn/bên dòng tải), là giải pháp hoàn hảo cho các mạch biến tần (Inverter), mạch điều khiển động cơ, bộ chuyển đổi nguồn xung (SMPS) và mạch chấn lưu đèn.

Đặc điểm nổi bật

• Khả năng chịu áp cao: Mạch lái kênh cao hoạt động thả nổi (Floating Channel) cho phép IC vận hành an toàn và ổn định ở mức điện áp Bus lên tới +600V.
• Dòng kích đầu ra mạnh mẽ: Khả năng cấp dòng (Source) 4A và hút dòng (Sink) 4A giúp IC nhanh chóng nạp/xả điện dung cực cổng của MOSFET/IGBT, tối ưu hóa tốc độ đóng cắt và giảm thiểu tổn hao nhiệt.
• Mạch bảo vệ sụt áp tích hợp: Tích hợp sẵn chức năng bảo vệ sụt áp nguồn nuôi (UVLO) cho kênh cao, tự động ngắt xung kích nếu điện áp cấp không đủ nhằm ngăn chặn tình trạng IGBT/MOSFET bị rơi vào vùng tuyến tính gây cháy nổ.
• Chống nhiễu dV/dt vượt trội: Thiết kế mạch chịu đựng được tốc độ biến thiên điện áp nhiễu cực cao, đảm bảo xung kích mở không bị lỗi ngay cả trong môi trường công nghiệp nhiễu nặng.

Thông số kỹ thuật chính

• Hãng sản xuất: ON Semiconductor (Fairchild)
• Loại linh kiện: IC Gate Driver đơn kênh nhánh cao (High-Side)
• Điện áp đỉnh đầu ra ($V_{OFFSET}$): Lên đến 600V
• Dòng điện kích đầu ra ($I_{O+} / I_{O-}$): Định mức 4A / 4A (Siêu mạnh)
• Điện áp nguồn nuôi IC ($V_{CC} / V_{BS}$): 10V đến 20V
• Kiểu đóng gói: SOP-8 (Chân dán bề mặt)
• Dải nhiệt độ hoạt động: -40°C đến +125°C
