Cảm biến Hall EW-650B kí hiệu W50B SOT-23

Giới thiệu sản phẩm

EW-650B (với ký hiệu in mã hóa viết tắt trên thân là W50B) là dòng cảm biến hiệu ứng Hall (Hall Effect Sensor) kỹ thuật số chốt mạch (Digital Latch) tốc độ cao, được đóng gói dưới dạng chân dán SOT-23 siêu nhỏ gọn từ hãng sản xuất AKM (Asahi Kasei Microdevices). Đây là linh kiện cảm ứng từ trường có độ nhạy cực cao, chuyên dụng để phát hiện chuyển động xoay và định vị góc. Trong các hệ thống bo mạch máy may công nghiệp đời mới và thiết bị tự động hóa, EW-650B là linh kiện không thể thiếu bên trong mạch đếm xung của bộ mã hóa vòng quay (Encoder motor servo đầu máy), mạch dò điểm dừng kim, và cảm biến hành trình bàn đạp ga.

Đặc điểm nổi bật

• Cấu trúc mạch chốt kỹ thuật số (Digital Latch): IC hoạt động theo cơ chế chốt trạng thái logic ngõ ra (Đóng/Ngắt) khi có sự thay đổi xen kẽ giữa cực Nam (S) và cực Bắc (N) của nam châm. Nhờ đặc tính này, tín hiệu chuỗi xung vuông ngõ ra cực kỳ sạch, không bị hiện tượng rung sai hay bỏ sót xung khi motor quay ở tốc độ cực cao.
• Kích thước SOT-23 dán siêu nhỏ gọn: Kiểu chân dán bề mặt (SMD) giúp linh kiện dễ dàng tích hợp vào các bo mạch đĩa encoder mini nằm ở đuôi motor servo hoặc các cụm cảm biến đặt tại góc hẹp của thân máy may.

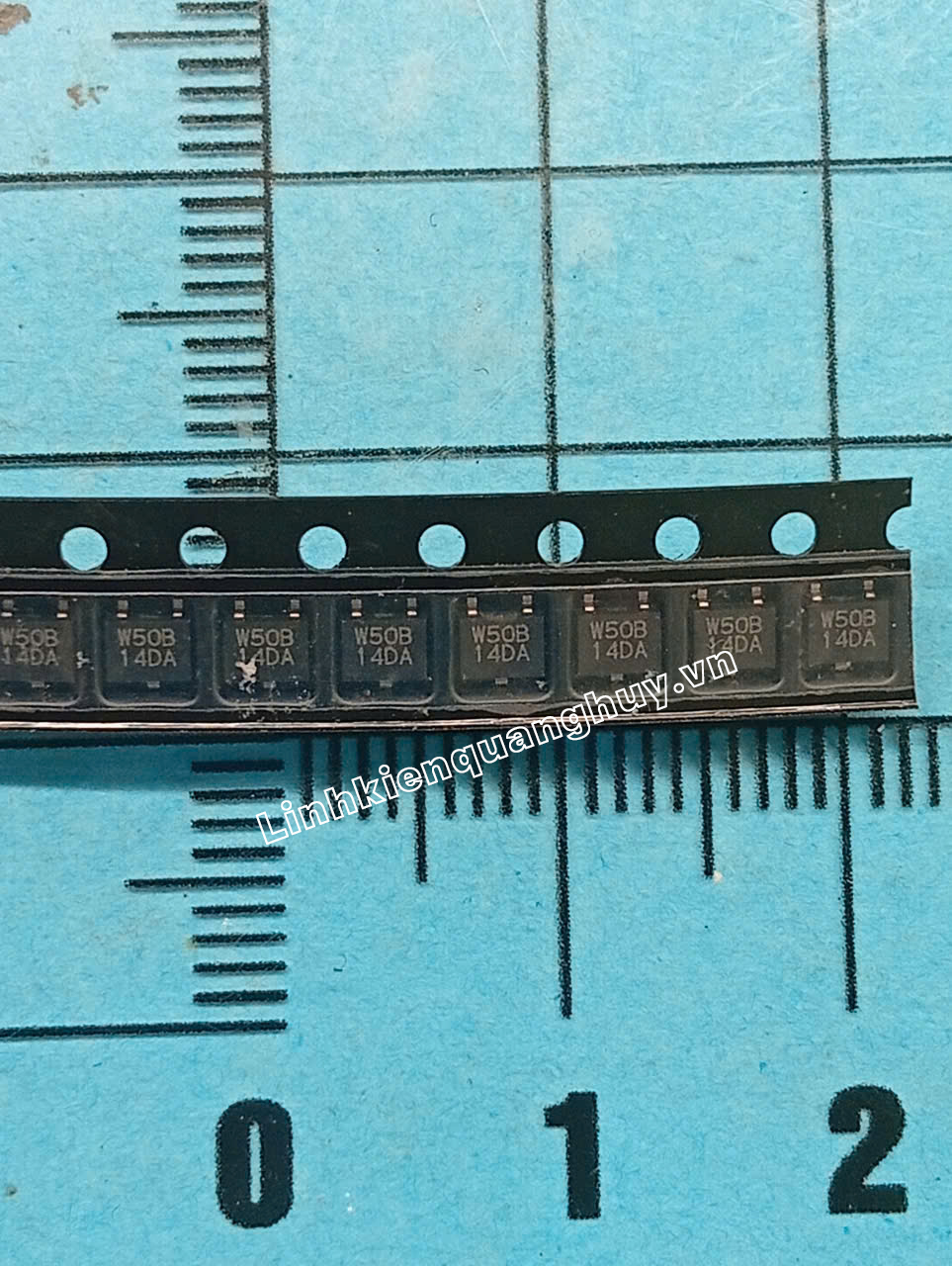

• Ký hiệu nhận diện chính hãng (W50B): Mặt lưng linh kiện được in mã rút gọn W50B sắc nét, giúp kỹ thuật viên dễ dàng tra cứu sơ đồ mạch, định danh chính xác khi sửa chữa hoặc thay thế linh kiện gốc bị hỏng trên bo mạch.
• Độ bền công nghiệp vượt trội: Hoạt động dựa trên nguyên lý từ trường không tiếp xúc, EW-650B hoàn toàn không bị hao mòn cơ học và không bị ảnh hưởng bởi bụi bẩn, xơ vải, chỉ sợi hay dầu mỡ công nghiệp bám vào – ưu điểm tuyệt đối so với các dòng mắt đọc quang học.

Thông số kỹ thuật chính

• Hãng sản xuất: AKM (Asahi Kasei Microdevices)
• Mã sản phẩm: EW-650B / EW650B
• Ký hiệu in trên thân: W50B
• Loại linh kiện: IC cảm biến hiệu ứng Hall dạng chốt (Digital Latch Hall Effect Sensor)
• Kiểu đóng gói: SOT-23 (3 chân dán bề mặt)
• Điện áp hoạt động ($V_{CC}$): Khá rộng, từ 3V đến 26V (Thông dụng ở mức 5V trong mạch điện tử máy may)
• Dạng ngõ ra: Kỹ thuật số (Cực thu hở Open-Collector, dễ dàng phối hợp trở kéo lên 3.3V hoặc 5V)
• Dải nhiệt độ hoạt động: -40°C đến +115°C (Chịu nhiệt độ cao trong lòng motor tốt)
