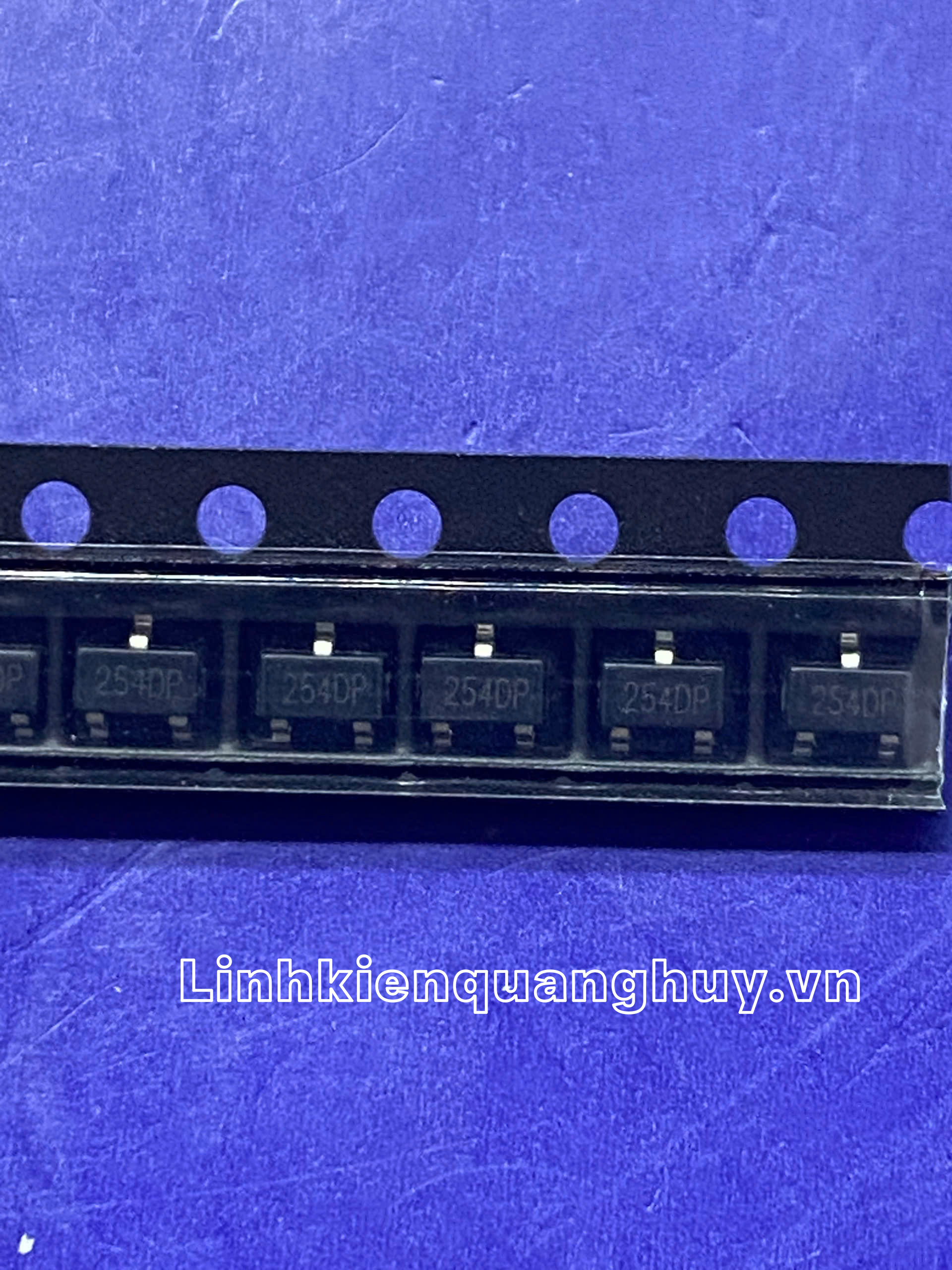

cảm biến hall MH254DP MH254 kí hiệu 254 SOT-23

Giới thiệu sản phẩm

MH254DP (thường gọi tắt là MH254, với ký hiệu in mã hóa trên thân là 254) là linh kiện cảm biến hiệu ứng Hall (Hall Effect Sensor) dòng chốt mạch kỹ thuật số (Digital Latch) hiệu suất cao, được đóng gói trong vỏ SOT-23 dán siêu nhỏ gọn. Thiết bị này hoạt động dựa trên sự thay đổi của từ trường nam châm để đóng ngắt mức logic ngõ ra. Trong bo mạch máy may công nghiệp và các thiết bị tự động hóa, MH254DP là linh kiện chuyên dụng nằm trong các mạch đếm xung tốc độ cao của bộ mã hóa vòng quay (Encoder motor servo), mạch cảm biến vị trí kim (điểm dừng), và cảm biến hành trình bàn đạp ga.

Đặc điểm nổi bật

• Kích thước siêu nhỏ gọn (SOT-23): Kiểu chân dán bề mặt (SMD) giúp tối ưu hóa diện tích tối đa trên các bo mạch encoder mini hoặc bo mạch cảm biến đặt tại các vị trí góc hẹp của đầu máy.
• Cấu trúc mạch chốt kỹ thuật số (Digital Latch): IC phản hồi cực nhạy với cả hai cực Nam (S) và Bắc (N) của nam châm. Ngõ ra chỉ chuyển trạng thái logic khi có sự thay đổi cực từ trường đảo chiều, đảm bảo chuỗi xung vuông ngõ ra ổn định, chống nhiễu rung sai tuyệt đối.
• Ký hiệu in rõ ràng dễ nhận diện: Mặt lưng linh kiện được in mã rút gọn 254, giúp kỹ thuật viên dễ dàng tra cứu, định danh chính xác khi sửa chữa hoặc thay thế IC nguyên bản trên bo mạch.
• Ngõ ra cực thu hở (Open-Collector): Giúp linh kiện dễ dàng phối hợp trở kéo để tương thích linh hoạt với nhiều mức điện áp logic khác nhau (3.3V, 5V) của các dòng vi xử lý hay IC điều khiển trung tâm.

Thông số kỹ thuật chính

• Mã sản phẩm: MH254DP / MH254
• Ký hiệu in trên thân: 254
• Loại linh kiện: IC cảm biến hiệu ứng Hall dạng chốt (Digital Latch Hall Effect Sensor)
• Kiểu đóng gói: SOT-23 (3 chân dán bề mặt)
• Điện áp hoạt động ($V_{CC}$): Lớn, dao động từ 2.5V đến 24V (Thông dụng ở mức 5V trong mạch điện máy may)
• Dòng điện ngõ ra tối đa ($I_{OUT}$): 25mA
• Dải nhiệt độ hoạt động: -40°C đến +85°C
