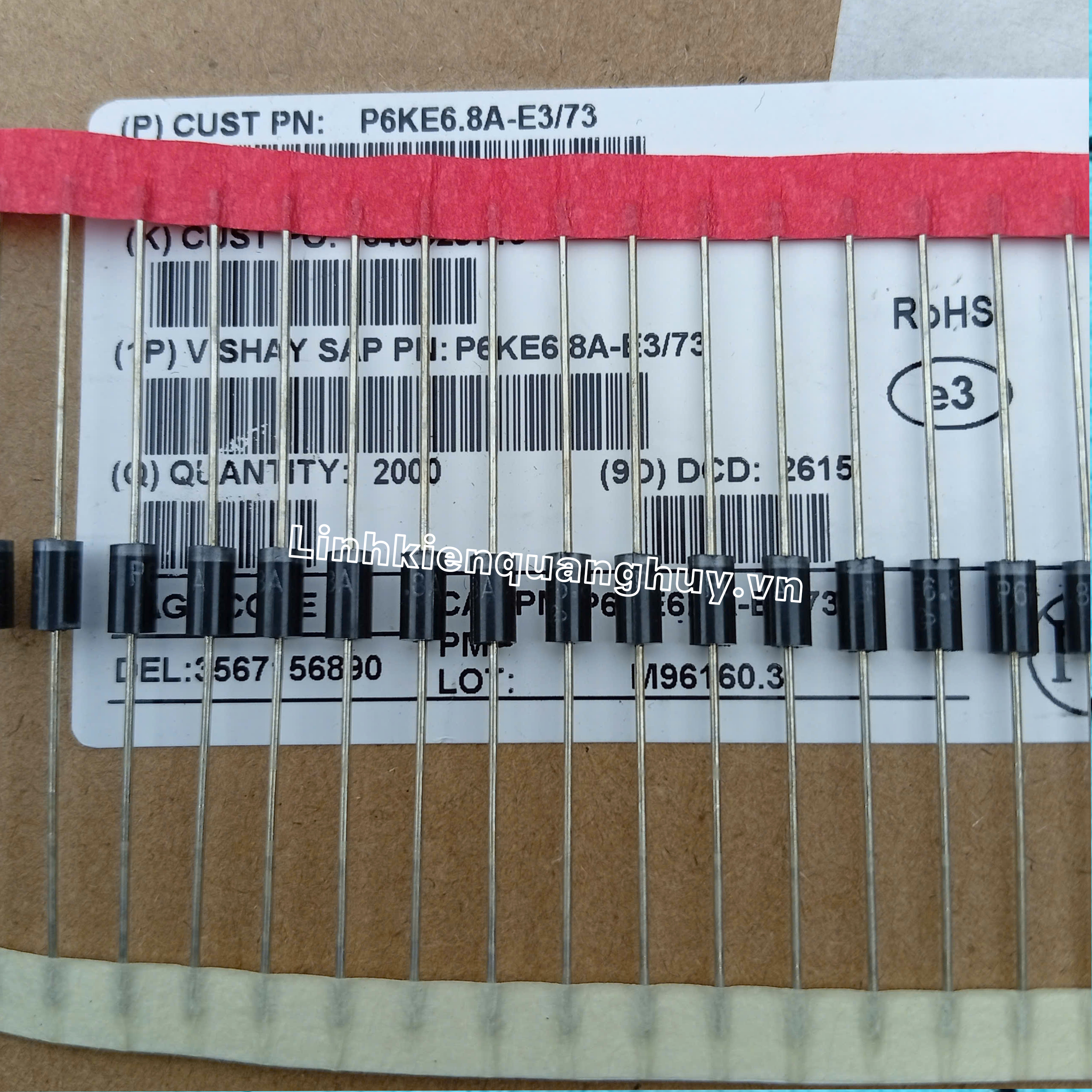

P6KE-6.8A Diode 6.8V 600W DIP 1 chiều

Giới thiệu P6KE-6.8A Diode TVS 6.8V 600W DO-15 (DIP) 1 Chiều

P6KE-6.8A là diode TVS (Transient Voltage Suppressor) 1 chiều có điện áp làm việc 6.8V, công suất xung cực đại 600W, được thiết kế để bảo vệ mạch điện tử khỏi hiện tượng quá áp và xung điện áp đột biến. Sản phẩm được sử dụng phổ biến trong các mạch nguồn, bo điều khiển, thiết bị tự động hóa, PLC và nhiều ứng dụng điện tử công nghiệp.

Với khả năng đáp ứng nhanh ở mức pico giây, P6KE-6.8A giúp giảm nguy cơ hư hỏng cho IC, vi điều khiển, MOSFET và các linh kiện nhạy cảm khi xảy ra xung điện áp. Linh kiện được đóng gói chuẩn DO-15 (DIP), thuận tiện cho việc lắp đặt, sửa chữa và thay thế.

Đặc điểm nổi bật

• Diode TVS 1 chiều điện áp 6.8V.
• Công suất chịu xung lên đến 600W (10/1000μs).
• Đáp ứng cực nhanh trước xung điện áp.
• Bảo vệ hiệu quả các linh kiện điện tử nhạy cảm.
• Đóng gói DO-15 (DIP), dễ hàn và thay thế.
• Độ tin cậy cao, hoạt động ổn định.
• Sản phẩm mới 100%, chất lượng tốt.

Chức năng của P6KE-6.8A

P6KE-6.8A có chức năng kẹp điện áp khi xuất hiện các xung điện áp vượt ngưỡng cho phép. Nhờ đó, linh kiện giúp bảo vệ các mạch nguồn DC 5V–6V, IC điều khiển, vi điều khiển, cảm biến và các linh kiện bán dẫn khác khỏi hư hỏng do quá áp hoặc nhiễu điện áp.

Ứng dụng

• Bảo vệ đường nguồn DC 5V và 6V.
• Bo mạch điều khiển máy may công nghiệp.
• Mạch vi điều khiển và hệ thống nhúng.
• PLC và thiết bị tự động hóa.
• Bộ nguồn chuyển mạch (SMPS).
• Thiết bị đo lường và điện tử công nghiệp.
• Mạch bảo vệ tín hiệu và nguồn cấp.

Hướng dẫn sử dụng

Lựa chọn diode TVS có điện áp làm việc phù hợp với điện áp của mạch cần bảo vệ. Đối với loại TVS 1 chiều, cần lắp đúng cực theo sơ đồ thiết kế. Không sử dụng vượt quá công suất chịu xung và các thông số kỹ thuật của nhà sản xuất để đảm bảo hiệu quả bảo vệ.

Khả năng thay thế

P6KE-6.8A có thể thay thế hoặc được thay thế bởi các diode TVS 1 chiều có thông số tương đương, chẳng hạn:

• 1.5KE6.8A (cùng điện áp, công suất cao hơn 1500W).
• SMBJ6.8A (phiên bản SMD cùng điện áp).
• SMCJ6.8A (phiên bản SMD công suất cao hơn).
• SA6.8A (TVS 1 chiều công suất 500W).

Trước khi thay thế, nên kiểm tra các thông số như điện áp làm việc (VRWM), điện áp đánh thủng (VBR), điện áp kẹp (VC), công suất xung và kiểu chân để đảm bảo tương thích với mạch điện.

Datasheet P6KE-6.8A

Datasheet cung cấp đầy đủ thông số điện, sơ đồ chân, đường cong đặc tính và điều kiện hoạt động của P6KE-6.8A. Bạn có thể xem trực tiếp hoặc tải về từ trang sản phẩm để thuận tiện trong quá trình thiết kế và sửa chữa.

---
