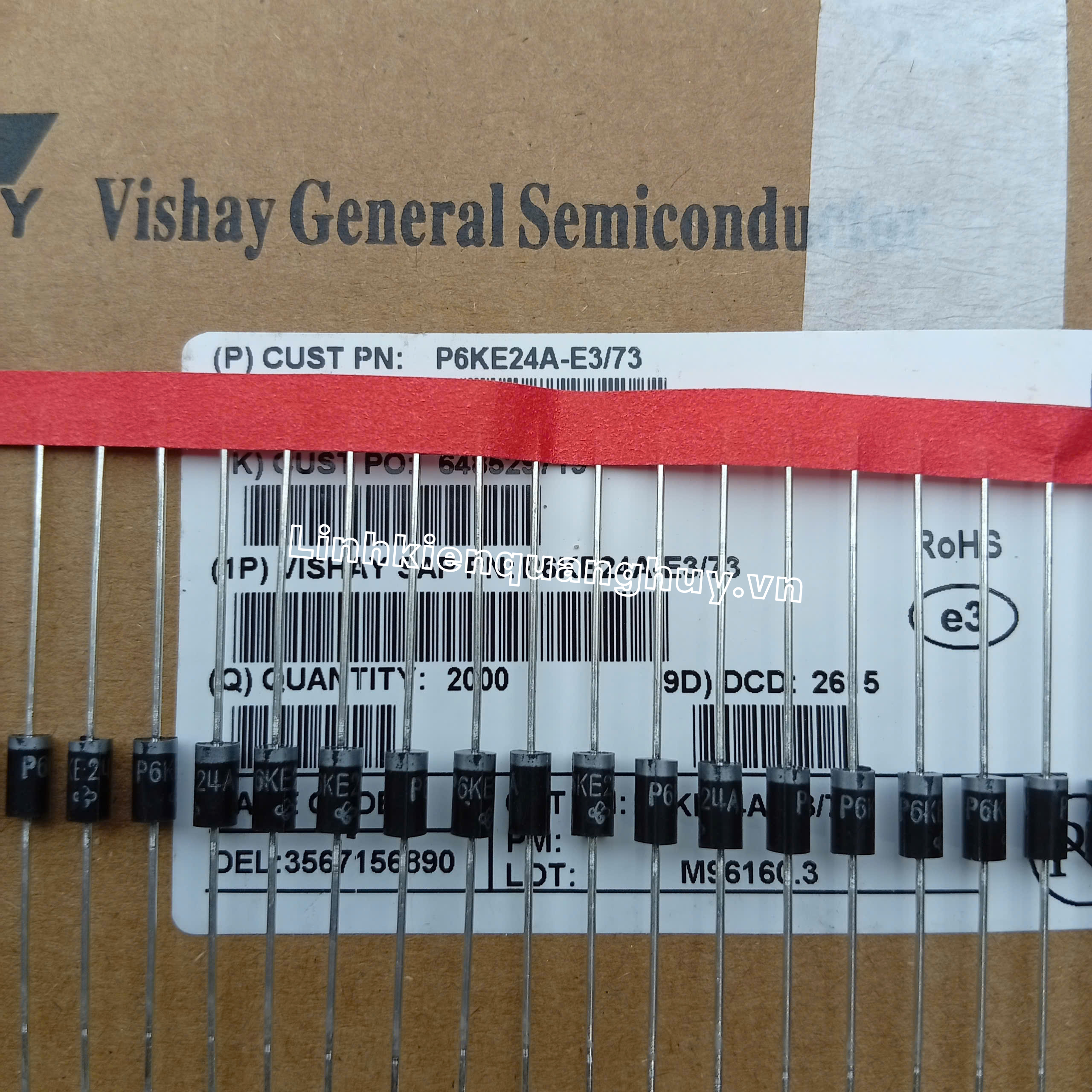

P6KE-24A Diode 24V 600W Dip 1 chiều

Giới thiệu P6KE-24A Diode TVS 24V 600W DO-15 (DIP) 1 Chiều

P6KE-24A là diode TVS (Transient Voltage Suppressor) 1 chiều có điện áp làm việc 24V và công suất chịu xung lên đến 600W. Linh kiện được thiết kế để bảo vệ các mạch điện tử khỏi hiện tượng quá áp, xung điện áp đột biến do sét cảm ứng, đóng cắt tải hoặc nhiễu điện từ.

Với khả năng phản ứng nhanh và độ ổn định cao, P6KE-24A được sử dụng phổ biến trong các bộ nguồn, bo mạch điều khiển, PLC, biến tần, thiết bị tự động hóa và nhiều hệ thống điện tử công nghiệp. Sản phẩm phù hợp cho nhu cầu sửa chữa, thay thế và lắp ráp các thiết bị điện tử.

Đặc điểm nổi bật

• Diode TVS 1 chiều điện áp làm việc 24V.
• Công suất chịu xung cực đại 600W (10/1000μs).
• Đáp ứng nhanh, bảo vệ mạch khỏi xung điện áp.
• Giúp tăng độ bền cho IC, MOSFET và vi điều khiển.
• Đóng gói chuẩn DO-15 (DIP), dễ hàn và thay thế.
• Hoạt động ổn định, độ tin cậy cao.
• Sản phẩm mới 100%, chất lượng tốt.

Chức năng của P6KE-24A

P6KE-24A có nhiệm vụ kẹp điện áp khi xuất hiện các xung điện áp vượt ngưỡng cho phép, giúp hạn chế điện áp tác động lên mạch điện. Nhờ đó, linh kiện bảo vệ hiệu quả các IC nguồn, vi điều khiển, MOSFET, IGBT, cảm biến và các linh kiện bán dẫn khác khỏi nguy cơ hư hỏng do quá áp.

Ứng dụng

• Bo mạch điều khiển máy may công nghiệp.
• Bảo vệ đường nguồn DC 24V.
• Bộ nguồn chuyển mạch (SMPS).
• PLC và hệ thống điều khiển tự động.
• Biến tần và bộ điều khiển động cơ.
• Thiết bị điện tử công nghiệp và dân dụng.
• Mạch bảo vệ nguồn và đường tín hiệu.

Hướng dẫn sử dụng

Chọn diode TVS có điện áp phù hợp với điện áp làm việc của mạch cần bảo vệ. Đối với loại TVS 1 chiều, cần lắp đúng cực theo sơ đồ thiết kế. Không sử dụng linh kiện vượt quá công suất chịu xung và các thông số định mức để đảm bảo khả năng bảo vệ và tuổi thọ của sản phẩm.

Khả năng thay thế

P6KE-24A có thể thay thế hoặc được thay thế bởi các diode TVS 1 chiều có điện áp và đặc tính tương đương như:

• 1.5KE24A (TVS 1 chiều công suất 1500W).
• SMBJ24A (TVS SMD điện áp 24V).
• SMCJ24A (TVS SMD công suất cao).
• SA24A (TVS 1 chiều công suất 500W).

Trước khi thay thế, nên đối chiếu các thông số như điện áp làm việc (VRWM), điện áp đánh thủng (VBR), điện áp kẹp (VC), công suất chịu xung và kiểu chân để đảm bảo linh kiện tương thích với mạch điện.

Datasheet P6KE-24A

Datasheet của P6KE-24A cung cấp đầy đủ các thông số điện, sơ đồ chân, đường cong đặc tính và điều kiện hoạt động của linh kiện. Khách hàng có thể xem trực tiếp hoặc tải về từ trang sản phẩm để thuận tiện trong quá trình thiết kế, sửa chữa và thay thế.

---
