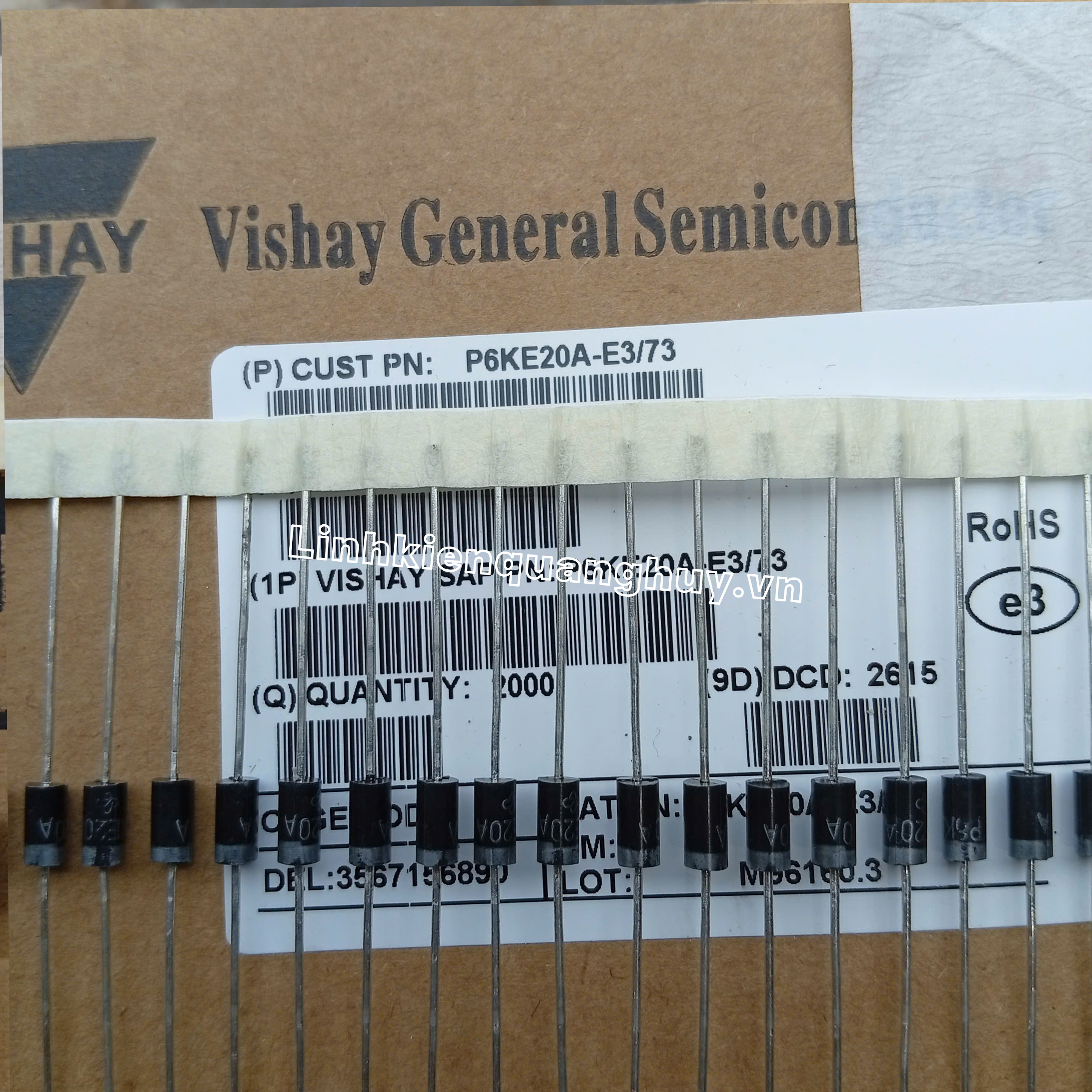

P6KE-20A Diode 20V 600W Dip 1 chiều

Giới thiệu

P6KE-20A là diode chống xung điện áp (TVS Diode) 1 chiều với điện áp làm việc 20V, công suất chịu xung lên đến 600W (10/1000µs). Linh kiện được thiết kế nhằm bảo vệ các mạch điện tử khỏi hiện tượng quá áp, xung sét lan truyền và nhiễu điện áp đột biến. P6KE-20A có kiểu chân DO-15 (DIP cắm xuyên lỗ), phù hợp cho nhiều ứng dụng công nghiệp, nguồn điện và mạch điều khiển.

Đặc điểm nổi bật

• Diode TVS 1 chiều công suất xung 600W (10/1000µs).
• Điện áp làm việc danh định (VRWM): 20V.
• Khả năng phản hồi rất nhanh trước các xung quá áp.
• Bảo vệ hiệu quả linh kiện nhạy cảm khỏi xung điện áp.
• Đóng gói DO-15 (DIP), dễ lắp đặt và thay thế.
• Độ tin cậy cao, phù hợp cho các thiết bị công nghiệp.

Chức năng

P6KE-20A có nhiệm vụ kẹp điện áp khi xuất hiện xung quá áp trên đường nguồn hoặc đường tín hiệu, giúp hấp thụ năng lượng xung và bảo vệ các IC, MOSFET, vi điều khiển, cảm biến và các linh kiện điện tử khác khỏi hư hỏng.

Ứng dụng

• Mạch nguồn DC 20V.
• Mạch điều khiển công nghiệp.
• Thiết bị điện tử, tự động hóa.
• Bo mạch máy may công nghiệp.
• Mạch bảo vệ đường nguồn và đường tín hiệu.
• Thiết bị vi điều khiển và PLC.

Hướng dẫn sử dụng

Lắp P6KE-20A song song với đường nguồn hoặc đường tín hiệu cần bảo vệ. Đối với diode TVS 1 chiều, cần đấu đúng cực để đảm bảo khả năng bảo vệ và tránh làm hỏng linh kiện.

Linh kiện tương đương

• P6KE20A của các hãng Vishay, Littelfuse, MCC, Diotec, Panjit…
• SMBJ20A (phiên bản SMD).
• 1.5KE20A (công suất xung cao hơn).

Datasheet

Datasheet: P6KE Series TVS Diode 600W DO-15 (áp dụng cho mã P6KE-20A và các mã khác trong dòng P6KE).

---
