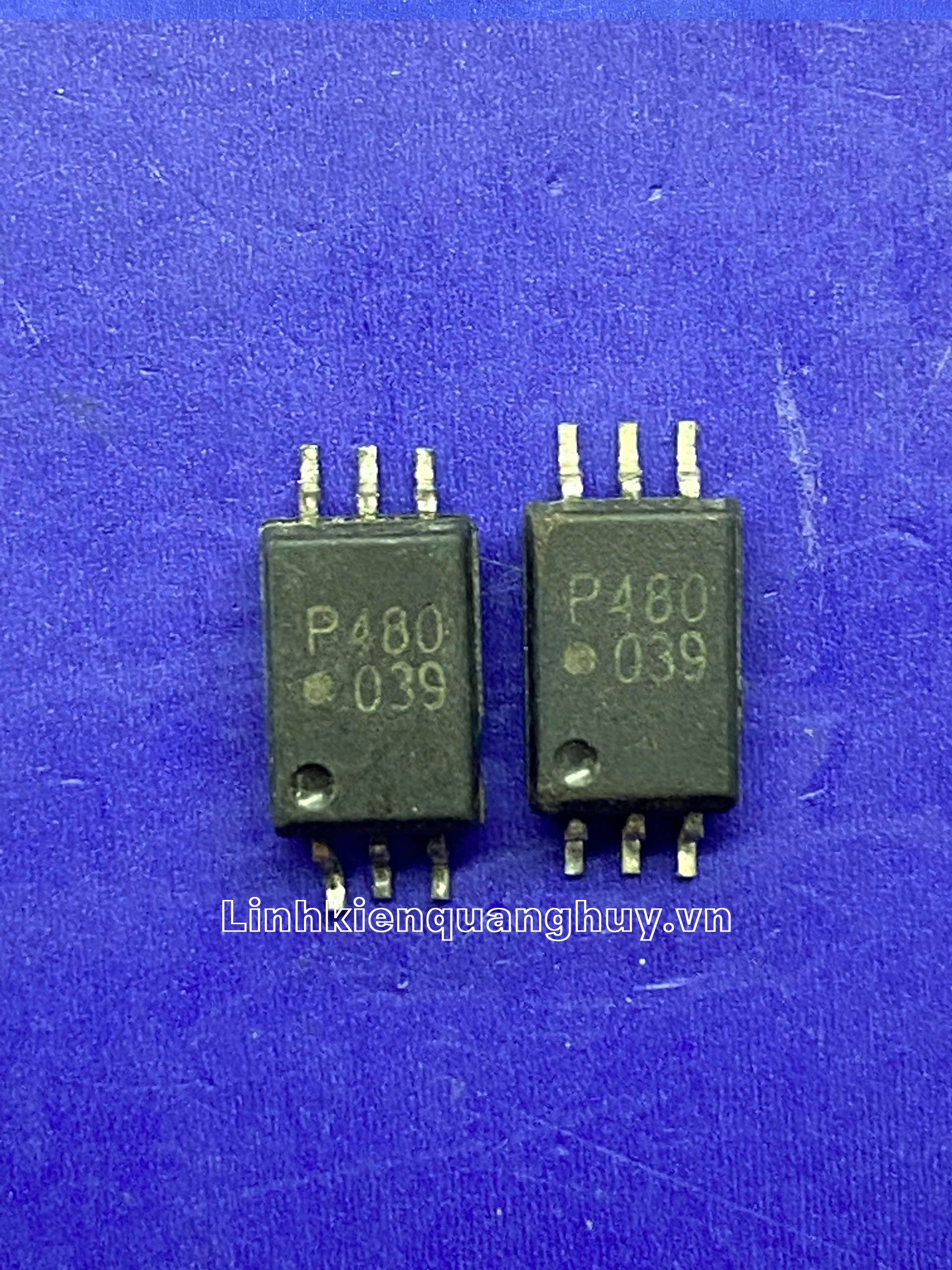

P480V ACPL-P480 SOP-6

Giới thiệu

ACPL-P480 (ký hiệu trên chip: P480V) là dòng IC cách ly quang tốc độ cao (High-Speed Optocoupler) thuộc thế hệ Intelligent Power Module (IPM) Interface của Broadcom (Avago). Với cấu trúc bao gồm một đèn LED AlGaAs và một bộ thu tích hợp có tầng đệm đẩy kéo (Push-Pull), ACPL-P480 được thiết kế chuyên biệt để truyền tải tín hiệu điều khiển trong các môi trường nhiễu cực mạnh. Kiểu đóng gói SOP-6 nhỏ gọn giúp tiết kiệm không gian nhưng vẫn đảm bảo khả năng cách ly điện áp cao, là giải pháp lý tưởng cho các bộ biến tần và hệ thống servo công nghiệp.

Đặc điểm nổi bật

• Tốc độ truyền dẫn cực nhanh: Hỗ trợ tốc độ chuyển mạch cao với thời gian trễ lan truyền (Propagation Delay) cực thấp, giúp duy trì độ chính xác của xung điều khiển PWM trong các bộ nghịch lưu.
• Đầu ra Push-Pull (Đẩy-Kéo): Không cần điện trở kéo lên (Pull-up resistor) bên ngoài, giúp đơn giản hóa mạch thiết kế, giảm tiêu thụ điện năng và cải thiện sườn dốc của tín hiệu (tăng tốc độ đóng cắt).
• Khả năng chống nhiễu CMTI vượt trội: Khả năng triệt tiêu nhiễu chế độ chung (Common Mode Transient Immunity) lên đến 20kV/µs hoặc cao hơn, đảm bảo tín hiệu không bị lỗi ngay cả trong môi trường đóng cắt công suất lớn.
• Cách ly an toàn: Cung cấp khả năng cách ly điện áp cao giữa mạch điều khiển (logic) và mạch công suất, bảo vệ an toàn cho vi xử lý và người vận hành.
• Dải điện áp hoạt động rộng: Hỗ trợ nguồn cấp từ 4.5V đến 30V, tương thích linh hoạt với nhiều mức logic và mạch driver khác nhau.
• Thiết kế SOP-6 (Stretched): Gói chân dán 6 chân với khoảng cách cách ly (Creepage/Clearance) được tối ưu hóa, đáp ứng các tiêu chuẩn an toàn quốc tế khắt khe.
