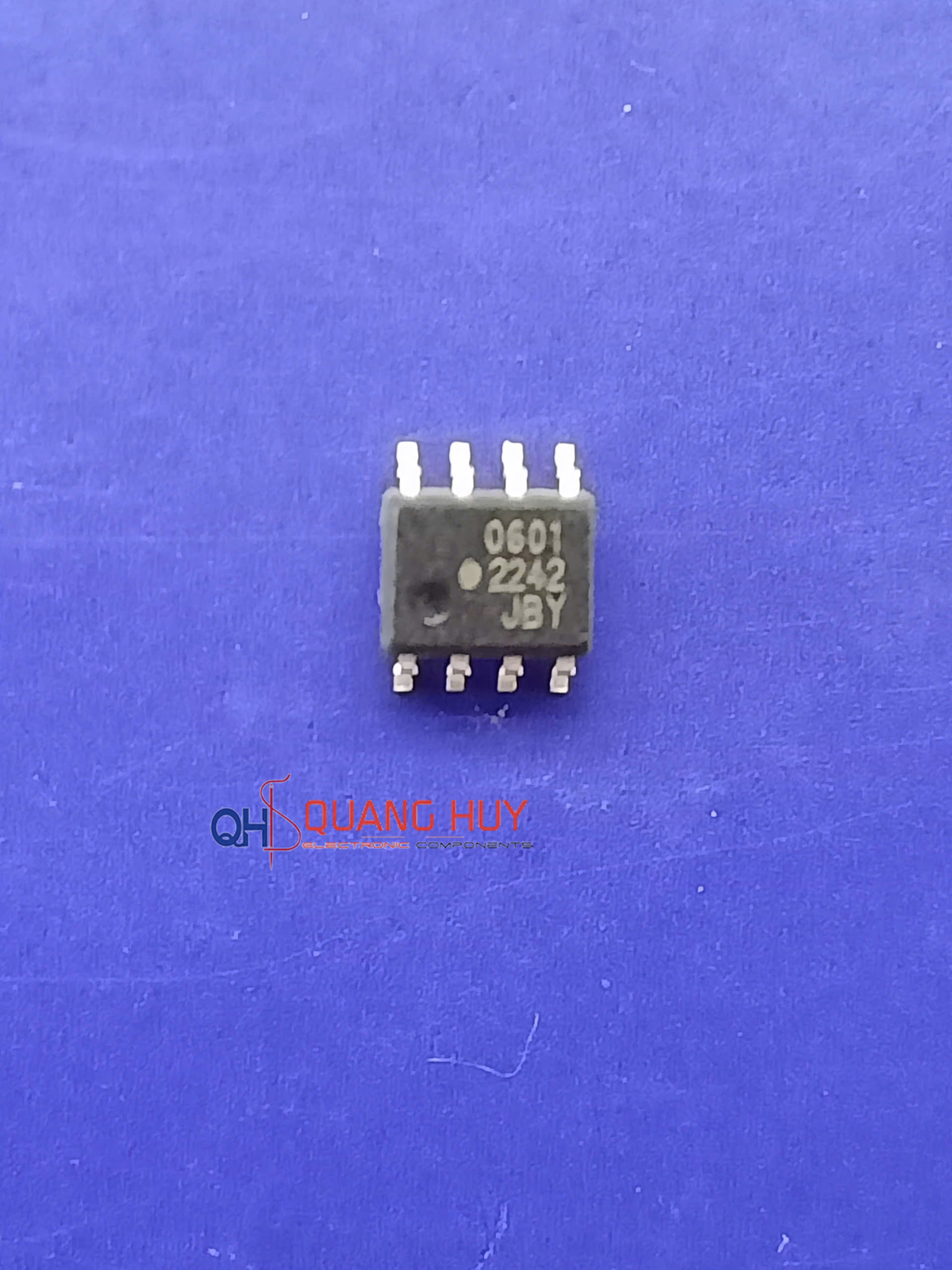

HCPL-0601 0601 601 Opto SOP-8

Giới thiệu

HCPL-0601 (thường được gọi tắt là 0601 hoặc 601) là dòng Optocoupler (cách ly quang) tốc độ cực cao, thuộc họ linh kiện logic-gate output. Với khả năng truyền tải dữ liệu lên đến 10 MBaud, HCPL-0601 được thiết kế để thay thế các dòng cách ly quang truyền thống trong các ứng dụng kỹ thuật số yêu cầu băng thông rộng và độ trễ thấp. Với kiểu đóng gói SOP-8 nhỏ gọn, sản phẩm này là lựa chọn tối ưu cho các thiết kế mạch SMT hiện đại, nơi không gian và hiệu suất là yếu tố tiên quyết.

Đặc điểm nổi bật

• Tốc độ truyền dẫn 10 MBaud: Đáp ứng hoàn hảo cho các giao thức truyền thông kỹ thuật số tốc độ cao như RS485, CAN bus, và các hệ thống truyền tín hiệu vi xử lý đòi hỏi độ chính xác tuyệt đối.
• Đầu ra cổng logic (Open Collector): Tích hợp bộ thu quang và cổng logic giúp đầu ra tương thích trực tiếp với các chuẩn TTL/LSTTL, đơn giản hóa việc kết nối với vi điều khiển (MCU) hoặc DSP.
• Khả năng chống nhiễu (CMR) cực cao: Đạt mức Common Mode Rejection lên đến 10,000 V/µs, giúp tín hiệu không bị méo hay sai lệch ngay cả trong môi trường có nhiễu điện từ mạnh từ động cơ và biến tần.
• Điện áp cách ly an toàn: Cung cấp rào cản cách ly lên tới 3750 Vrms, bảo vệ an toàn cho hệ thống điều khiển thấp áp khỏi các rủi ro từ mạch công suất cao áp.
• Thiết kế SOP-8 siêu nhỏ: Kích thước dán bề mặt (SMD) giúp tối ưu diện tích bo mạch PCB, phù hợp cho các thiết bị cầm tay, module giao tiếp công nghiệp và các thiết bị viễn thông.
• Dải nhiệt độ hoạt động rộng: Vận hành ổn định từ -40°C đến +85°C, đáp ứng tiêu chuẩn khắt khe của các thiết bị hoạt động trong môi trường công nghiệp khắc nghiệt.
