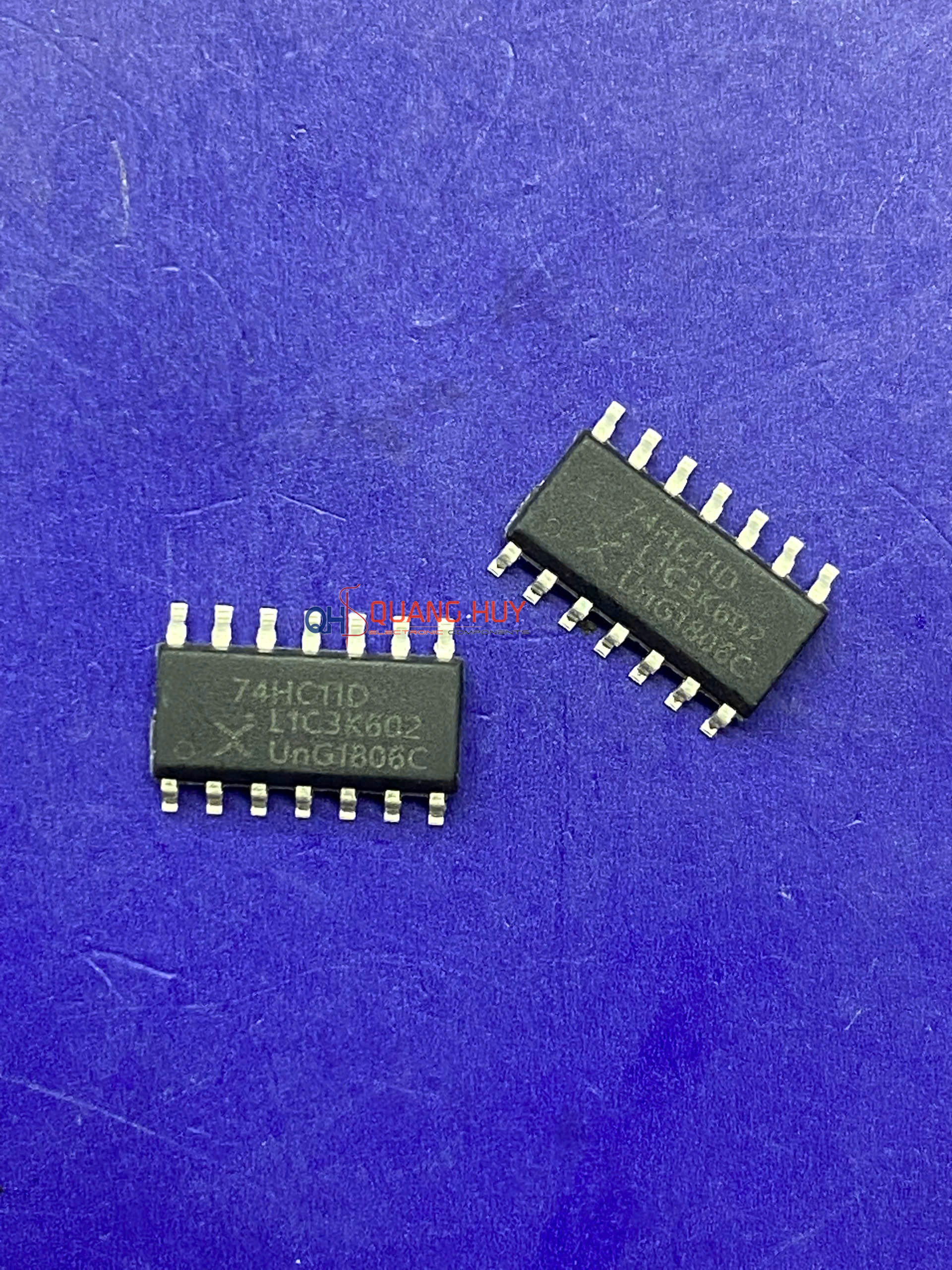

74HC11 74HC11D SN74HC11DR SMD SOP14 3.9
4.000 ₫
Mã sản phẩm: 74HC11 / 74HC11D / SN74HC11DR
Loại linh kiện: IC logic 3 cổng AND 3 đầu vào
Kiểu chân: SOP-14 (3.9mm)
Hình thức: Mới
Tình trạng: Còn hàng
Giới thiệu
IC 74HC11 (các mã tương đương như 74HC11D, SN74HC11DR) là mạch logic tích hợp gồm ba cổng AND 3 ngõ vào, thuộc họ logic CMOS tốc độ cao. Linh kiện này được sử dụng phổ biến trong các mạch xử lý tín hiệu số, điều khiển logic, và các hệ thống nhúng yêu cầu tốc độ xử lý nhanh và tiêu thụ điện năng thấp.
Đặc điểm nổi bật
- Gồm 3 cổng AND, mỗi cổng có 3 ngõ vào
- Thuộc họ HC logic CMOS tốc độ cao, tương thích TTL
- Điện áp hoạt động rộng: 2V – 6V
- Dòng tiêu thụ thấp, độ tin cậy cao
- Dạng chân SOP-14 SMD (3.9mm) nhỏ gọn, dễ hàn mạch
- Ứng dụng trong mạch logic, vi điều khiển, điều khiển kỹ thuật số và xử lý tín hiệu
Bảng thông số
| Thông số | Giá trị |
|---|---|
| Chức năng | 3 cổng AND, mỗi cổng 3 đầu vào |
| Điện áp hoạt động (Vcc) | 2V – 6V |
| Dòng ra tối đa | ±4 mA tại 5V |
| Điện áp ngõ vào cao (VIH) | ≥ 3.15V tại Vcc = 4.5V |
| Điện áp ngõ vào thấp (VIL) | ≤ 1.35V tại Vcc = 4.5V |
| Độ trễ truyền | ~15 ns tại 5V |
| Kiểu chân | SOP-14 (3.9mm) |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
