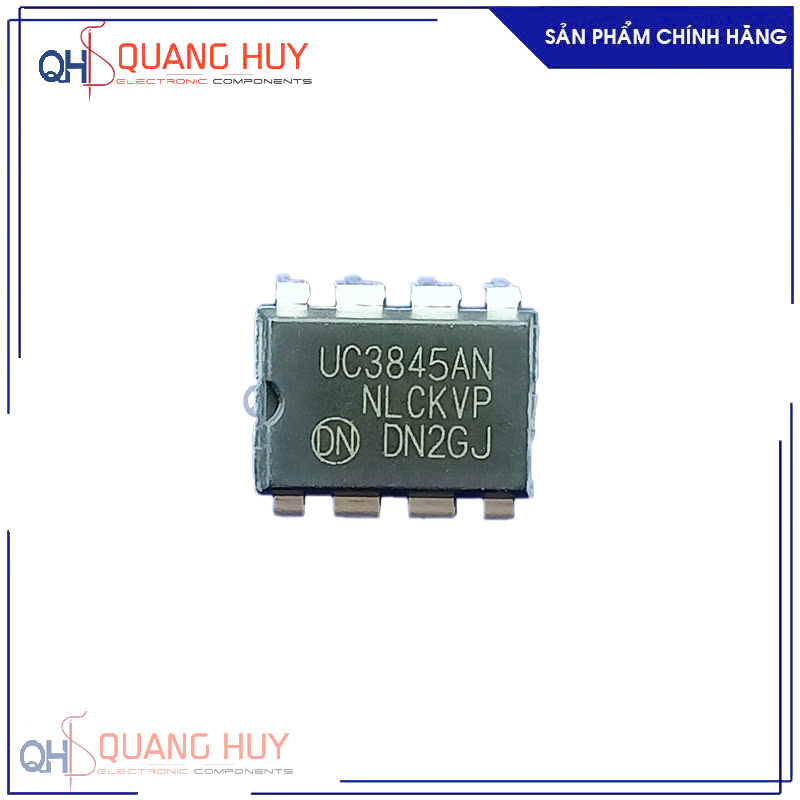

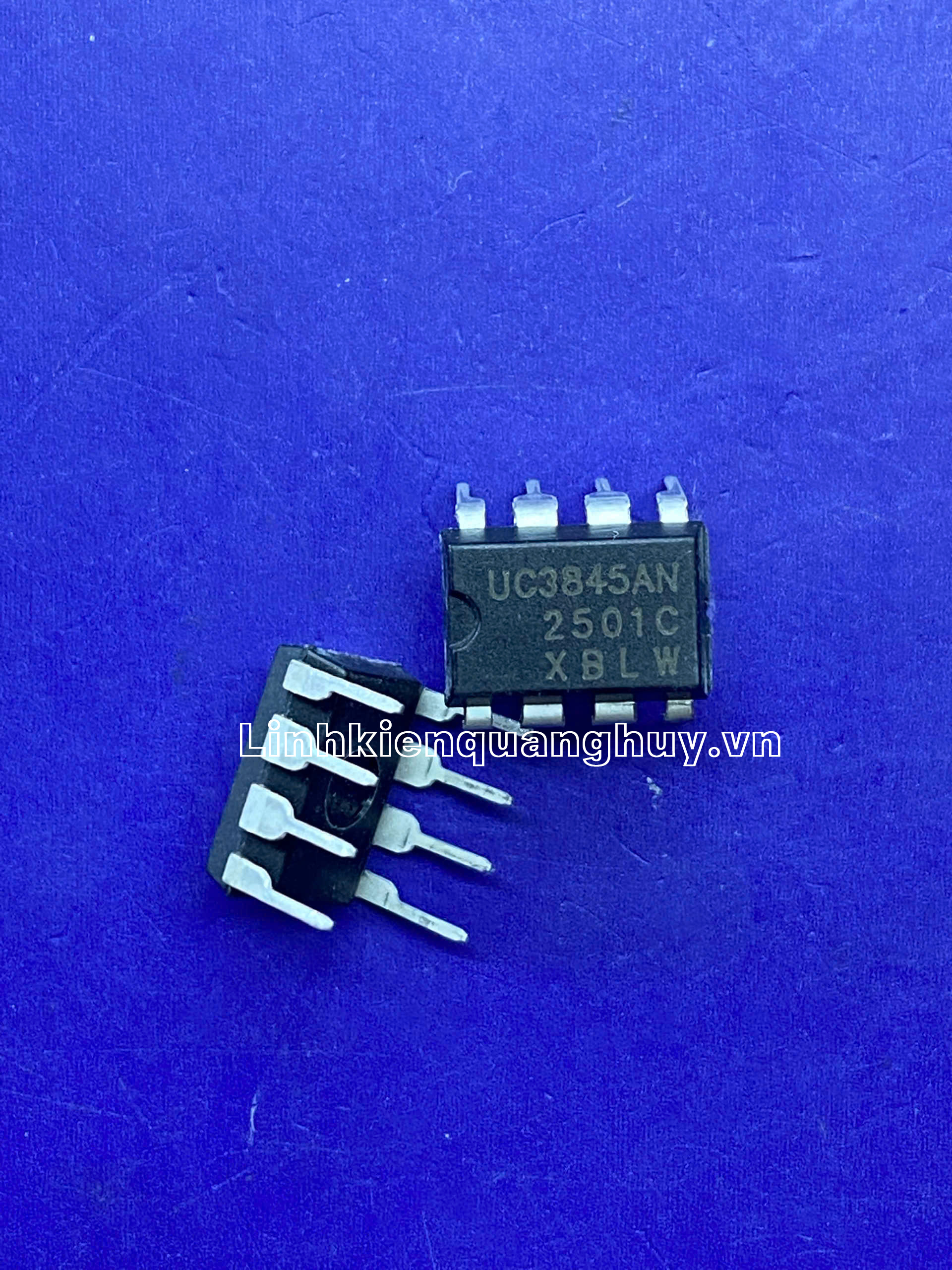

UC3845AN UC3845A UC3845 IC Nguồn DIP-8

Giới thiệu về IC UC3845

UC3845 là IC điều khiển cung cấp các tính năng cần thiết để triển khai các sơ đồ điều khiển chế độ dòng điện tần số cố định DC sang DC ngoại tuyến với số lượng linh kiện bên ngoài tối thiểu. Các mạch được triển khai bên trong bao gồm khóa điện áp thấp có dòng điện khởi động nhỏ hơn 1 mA, tham chiếu chính xác được cắt tỉa để có độ chính xác tại đầu vào ampe lỗi, logic để đảm bảo hoạt động chốt, bộ so sánh PWM cũng cung cấp điều khiển giới hạn dòng điện và tầng đầu ra cực totem được thiết kế để cung cấp hoặc hạ dòng điện đỉnh cao. Tầng đầu ra, phù hợp để điều khiển MOSFET kênh N, thấp ở trạng thái tắt. Sự khác biệt giữa các thành viên của họ này là ngưỡng khóa điện áp thấp và phạm vi chu kỳ nhiệm vụ tối đa. Ngưỡng tương ứng cho UC3845 là 8,5V và 7,9 V. UC3845 có thể đạt được phạm vi từ 0 đến < 50% bằng cách bổ sung một flip flop chuyển đổi bên trong, làm trống đầu ra sau mỗi chu kỳ xung nhịp khác.
