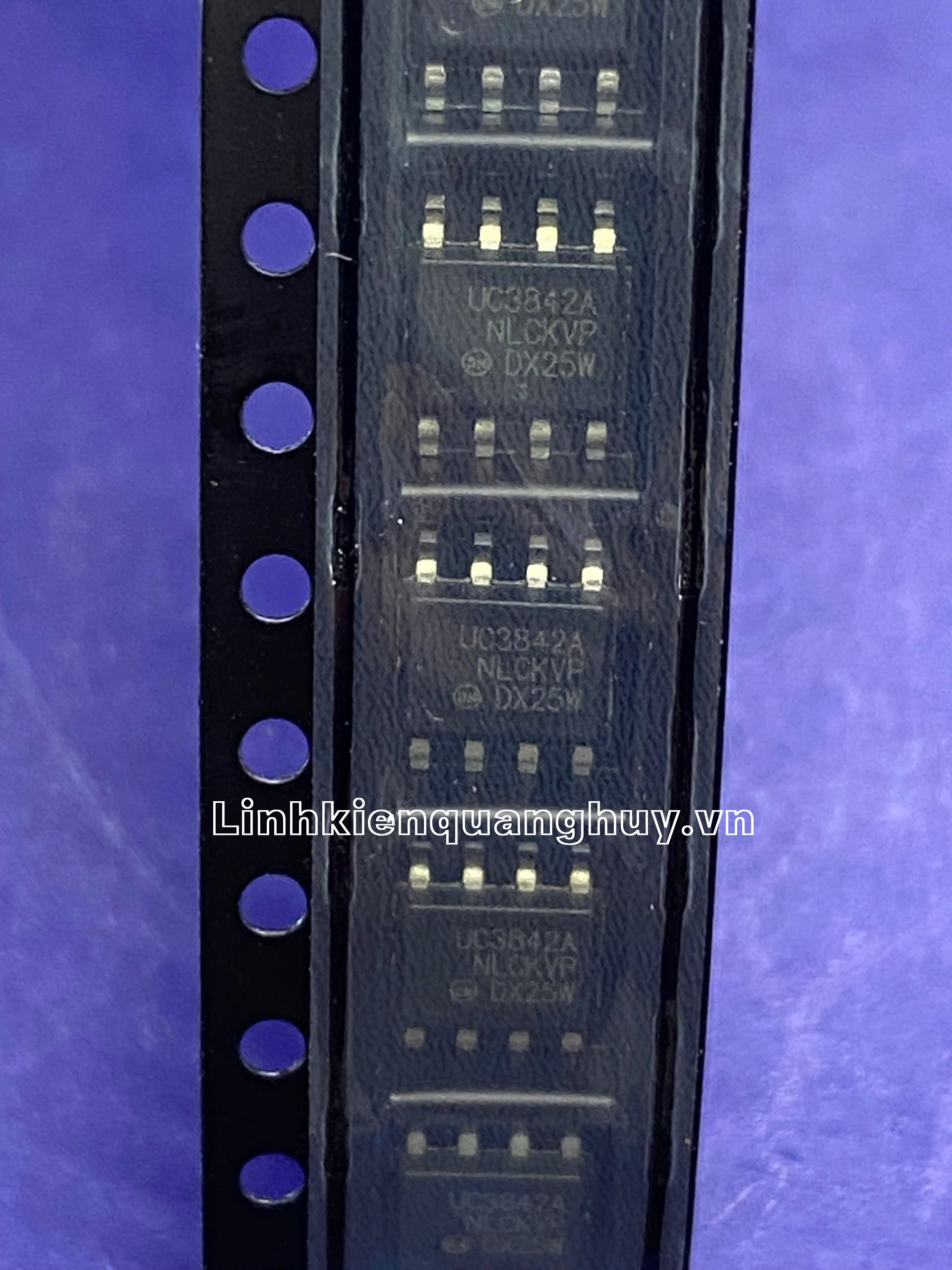

UC3842A, UC3842AN, KA3842 IC Chuyên Dụng SOP-8

Giới thiệu

Dòng IC UC3842A, UC3842AN và KA3842 là các bộ điều khiển PWM (Pulse Width Modulation) chế độ dòng điện (Current Mode) hiệu suất cao, được thiết kế chuyên dụng cho các bộ nguồn xung (SMPS) ngoại tuyến và bộ biến đổi DC-to-DC. Với kiểu đóng gói SOP-8 dán bề mặt nhỏ gọn, các dòng IC này cho phép chu kỳ nhiệm vụ (Duty Cycle) hoạt động lên đến gần 100%, mang lại khả năng truyền tải năng lượng tối ưu cho các bộ Adapter, nguồn máy tính và thiết bị công nghiệp công suất lớn.

Đặc điểm nổi bật

• Kích thước SOP-8 tinh gọn: Thiết kế dán bề mặt (SMD) giúp tối ưu hóa diện tích bo mạch, giảm kích thước tổng thể của bộ nguồn nhưng vẫn đảm bảo hiệu suất vận hành mạnh mẽ.
• Chu kỳ nhiệm vụ tối đa ~100%: Cho phép dải điều chỉnh PWM rộng, giúp hệ thống hoạt động linh hoạt trong nhiều điều kiện tải khác nhau mà không bị khống chế ở mức 50% như các dòng 3844/3845.
• Ngưỡng khởi động an toàn (UVLO 16V): Tích hợp mạch khóa điện áp thấp với ngưỡng bật (Turn-on) 16V và tắt (Turn-off) 10V. Dải điện áp này đảm bảo IC chỉ hoạt động khi nguồn cung cấp đã đủ ổn định, bảo vệ an toàn cho Mosfet công suất.
• Dòng khởi động cực thấp (Dòng “A”): Các phiên bản có hậu tố “A” (như UC3842A/AN) được cải tiến để có dòng mồi siêu thấp (dưới 0.5mA), giúp giảm tiêu hao trên điện trở mồi và tăng hiệu suất năng lượng.
• Điều khiển Current Mode phản hồi nhanh: Khả năng đáp ứng tức thời với sự thay đổi của điện áp đầu vào và tải, kết hợp với mạch giới hạn dòng điện từng xung (pulse-by-pulse) để bảo vệ linh kiện.
• Đầu ra Totem-Pole mạnh mẽ: Chân Output có khả năng cung cấp dòng đỉnh lên tới ±1.0A, đủ sức kích trực tiếp các cổng G của Mosfet công suất lớn mà không cần tầng đệm.
