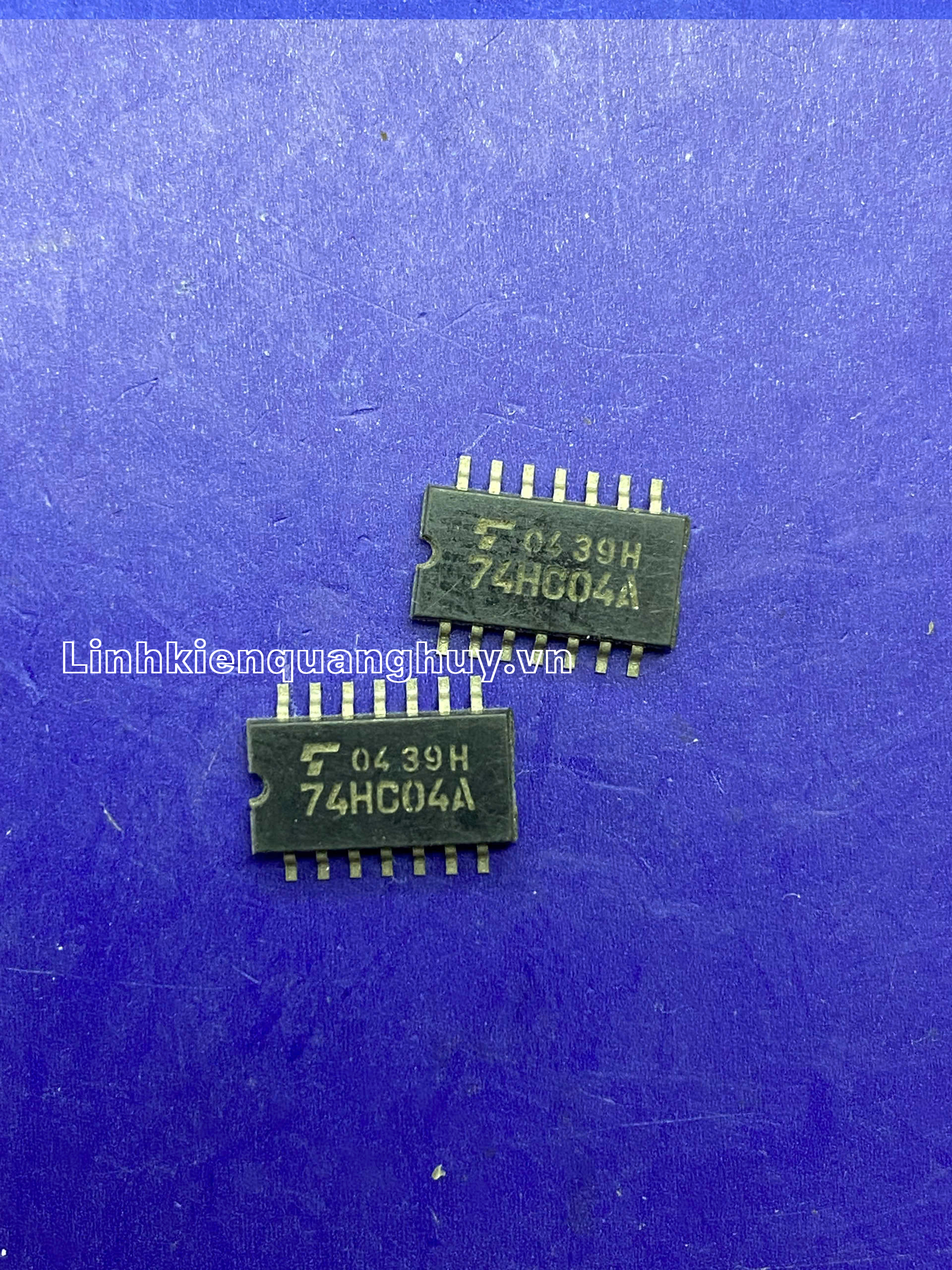

74HCU04AF 74HC04AF SOP14-5.2

Giới thiệu

TC74HCU04AF và TC74HC04AF là các vi mạch logic tích hợp 6 bộ đảo (Hex Inverter) thuộc họ CMOS tốc độ cao. Mặc dù có sơ đồ chân tương đương, điểm khác biệt cốt lõi nằm ở cấu trúc tầng đệm: dòng 74HC04 là bộ đảo có tầng đệm (Buffered), trong khi 74HCU04 là bộ đảo không tầng đệm (Unbuffered). Với thiết kế đóng gói SOP-14 thân rộng (5.2mm), các linh kiện này được ứng dụng rộng rãi từ các mạch logic số cơ bản đến các mạch dao động thạch anh và khuếch đại analog tuyến tính.

Đặc điểm nổi bật

• Sự khác biệt kỹ thuật quan trọng:
  • 74HC04AF (Buffered): Có tầng đệm đầu ra giúp tín hiệu vuông vức, chống nhiễu tốt và khả năng lái tải mạnh. Phù hợp cho các mạch logic số thuần túy.
  • 74HCU04AF (Unbuffered): Chỉ gồm một tầng bổ trợ (single-stage), cho phép IC hoạt động như một bộ khuếch đại tuyến tính. Đây là lựa chọn bắt buộc cho các mạch dao động thạch anh (Crystal Oscillators).
• Tốc độ vận hành cao: Thời gian trễ lan truyền cực ngắn (khoảng 7ns tại 5V), đảm bảo tính đồng bộ cho các hệ thống xử lý tín hiệu nhanh.
• Tiêu thụ điện năng thấp: Đặc tính của dòng CMOS giúp tiết kiệm năng lượng tối đa ở trạng thái tĩnh, lý tưởng cho các thiết bị di động và điện tử dân dụng.
• Dải điện áp hoạt động rộng: Vận hành ổn định từ 2V đến 6V, tương thích với nhiều mức nguồn cấp khác nhau trên bo mạch.
• Thiết kế SOP-14 (5.2mm): Kiểu chân dán bề mặt thân rộng (EIAJ SOP) giúp việc thoát nhiệt tốt hơn và khoảng cách chân thuận tiện cho việc sửa chữa, thay thế thủ công.
