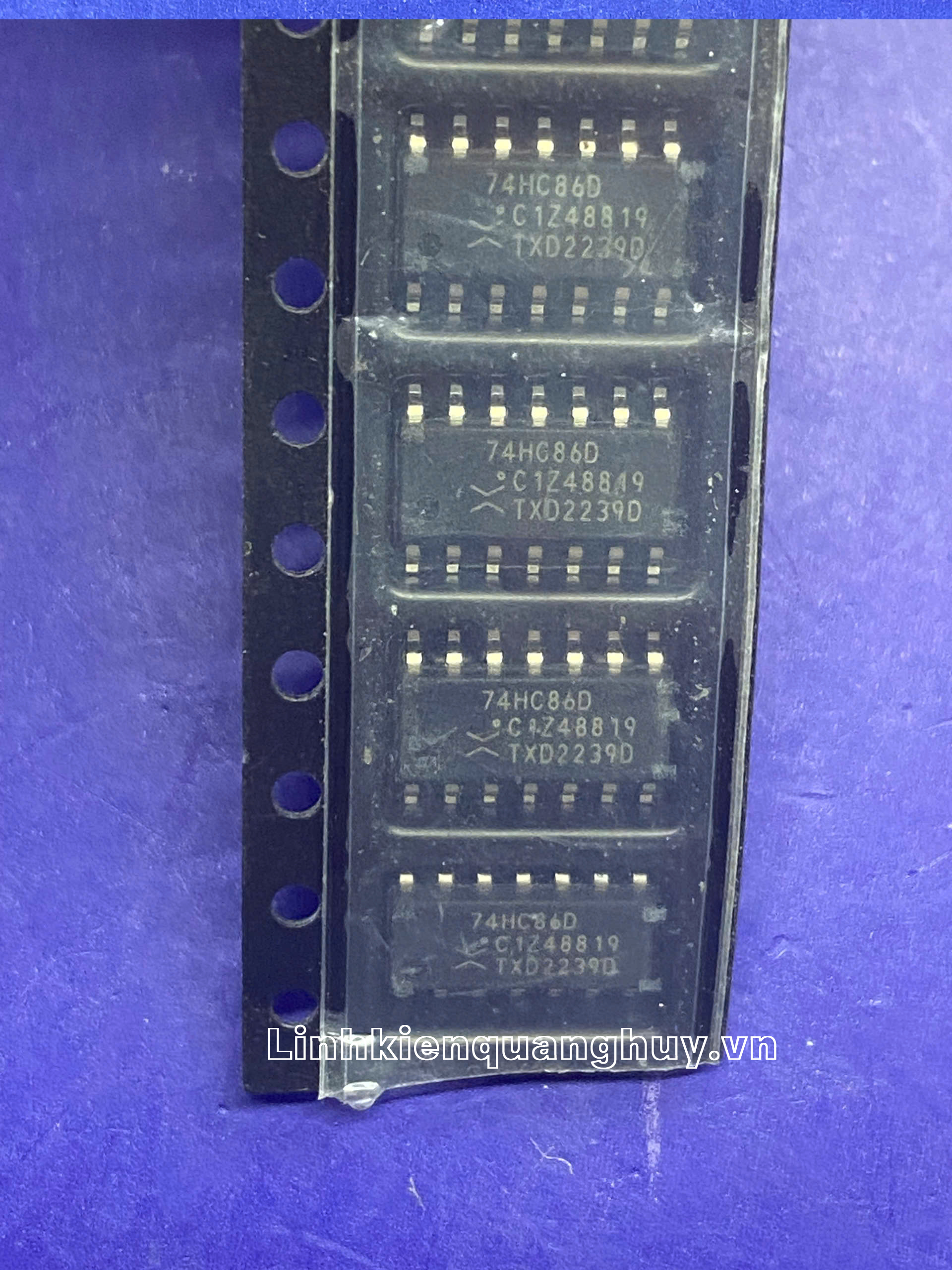

74HC86D SOP-143.9

Giới thiệu

74HC86D (hay 74HC86) là vi mạch logic CMOS tốc độ cao tích hợp 4 cổng XOR với 2 đầu vào độc lập (Quad 2-Input Exclusive-OR Gate). Cổng XOR là một thành phần quan trọng trong các phép toán logic, chỉ xuất mức cao (1) khi hai đầu vào có trạng thái khác nhau. Với thiết kế đóng gói SOP-14 thân hẹp (3.9mm), 74HC86D thường được sử dụng trong các mạch cộng (Adders), mạch kiểm tra lỗi (Parity Checkers), mạch so sánh pha và các hệ thống mã hóa dữ liệu kỹ thuật số.

Đặc điểm nổi bật

• Bốn cổng XOR độc lập: Tích hợp 4 cổng logic “Hoặc loại trừ” trong một chip duy nhất, giúp tối ưu hóa thiết kế các mạch tính toán số học.
• Công nghệ CMOS tốc độ cao: Đạt được tốc độ chuyển mạch nhanh tương đương với các dòng LSTTL nhưng vẫn duy trì mức tiêu thụ điện năng tĩnh cực thấp.
• Dải điện áp hoạt động rộng: Vận hành ổn định trong khoảng từ 2.0V đến 6.0V DC, tương thích linh hoạt với cả hệ thống vi điều khiển 3.3V và 5V.
• Chống nhiễu tốt: Được trang bị tầng đệm đầu ra (Buffered), đảm bảo tín hiệu đầu ra vuông vức, ổn định và có khả năng chống lại các xung nhiễu điện từ trên bo mạch.
• Khả năng lái tải mạnh: Mỗi cổng có thể lái trực tiếp tới 10 tải LSTTL, giúp truyền dẫn tín hiệu logic hiệu quả qua nhiều tầng linh kiện tiếp theo.
• Thiết kế SOP-14 (3.9mm): Chuẩn đóng gói “Narrow Body” (thân hẹp) siêu nhỏ gọn, là lựa chọn lý tưởng cho các bo mạch dán bề mặt (SMD) có mật độ linh kiện cao.
