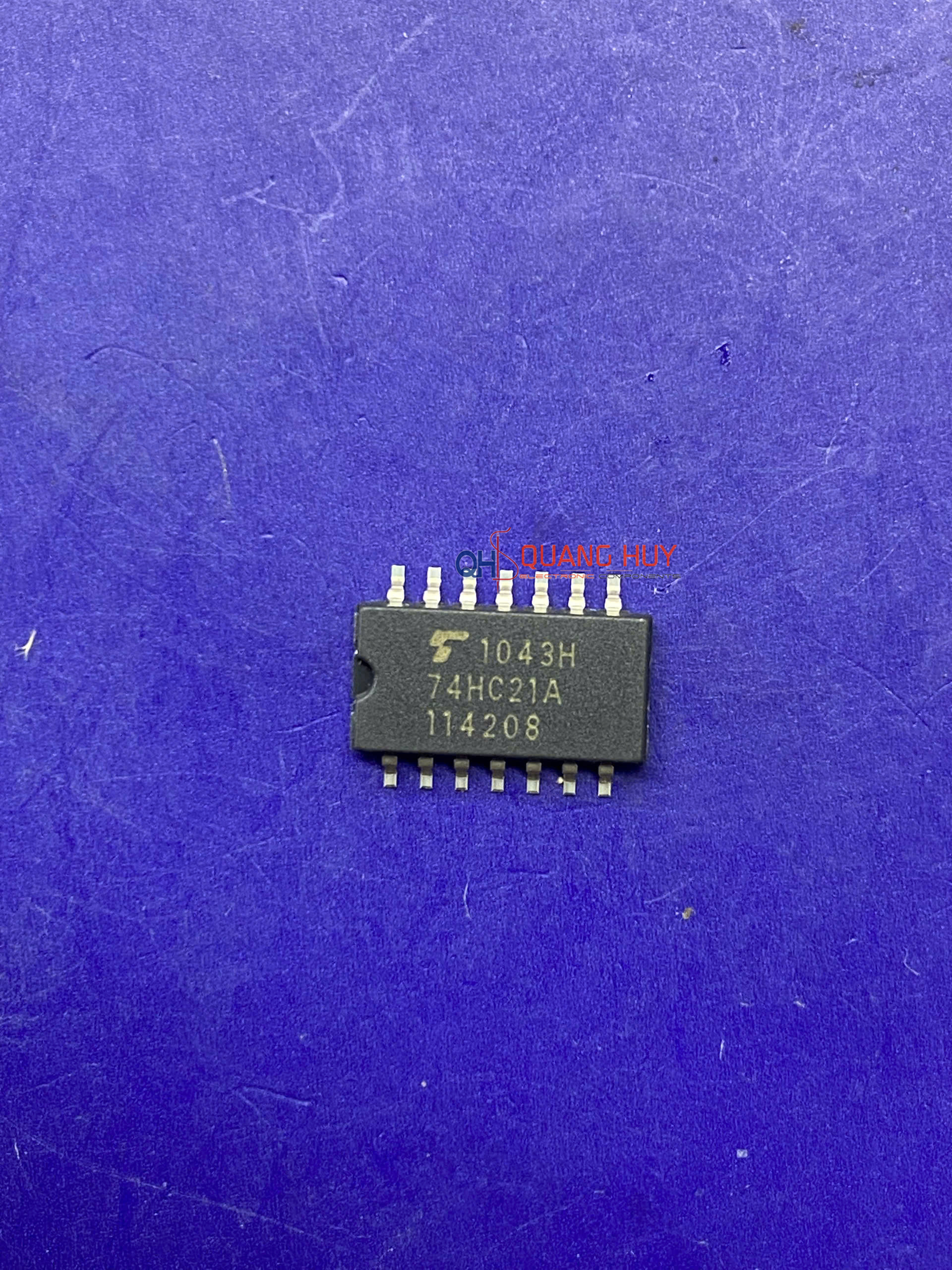

74HC21A HD74HC21FPEL TC74HC21AF SOP5.2MM
4.000 ₫
Mã sản phẩm: 74HC21A / HD74HC21FPEL / TC74HC21AF
Loại linh kiện: IC logic 2 cổng AND 4 đầu vào
Kiểu chân: SOP-14 (5.2mm)
Hình thức: Mới
Tình trạng: Còn hàng
Giới thiệu
IC 74HC21A (các mã tương đương như HD74HC21FPEL, TC74HC21AF) là mạch logic CMOS tốc độ cao gồm hai cổng AND, mỗi cổng có 4 ngõ vào. Linh kiện này được sử dụng phổ biến trong các hệ thống xử lý tín hiệu số, vi điều khiển và các mạch điều khiển logic cần hiệu năng cao, độ tin cậy tốt.
Đặc điểm nổi bật
- Gồm 2 cổng AND, mỗi cổng có 4 đầu vào
- Công nghệ CMOS tốc độ cao, tương thích mức logic TTL
- Điện áp hoạt động rộng từ 2V đến 6V
- Dòng tiêu thụ thấp, độ nhiễu nhỏ
- Dạng chân SOP-14 (bề rộng 5.2mm) phù hợp cho gắn bề mặt SMD
- Ứng dụng trong mạch điều khiển số, logic tổ hợp, thiết bị đo lường và hệ thống tự động hóa
Bảng thông số
| Thông số | Giá trị |
|---|---|
| Chức năng | 2 cổng AND, mỗi cổng 4 đầu vào |
| Điện áp hoạt động (Vcc) | 2V – 6V |
| Dòng ra tối đa | ±4 mA tại 5V |
| Điện áp ngõ vào cao (VIH) | ≥ 3.15V tại Vcc = 4.5V |
| Điện áp ngõ vào thấp (VIL) | ≤ 1.35V tại Vcc = 4.5V |
| Độ trễ truyền | Khoảng 15 ns tại 5V |
| Kiểu chân | SOP-14 (5.2mm) |
| Nhiệt độ hoạt động | -40°C đến +85°C |
