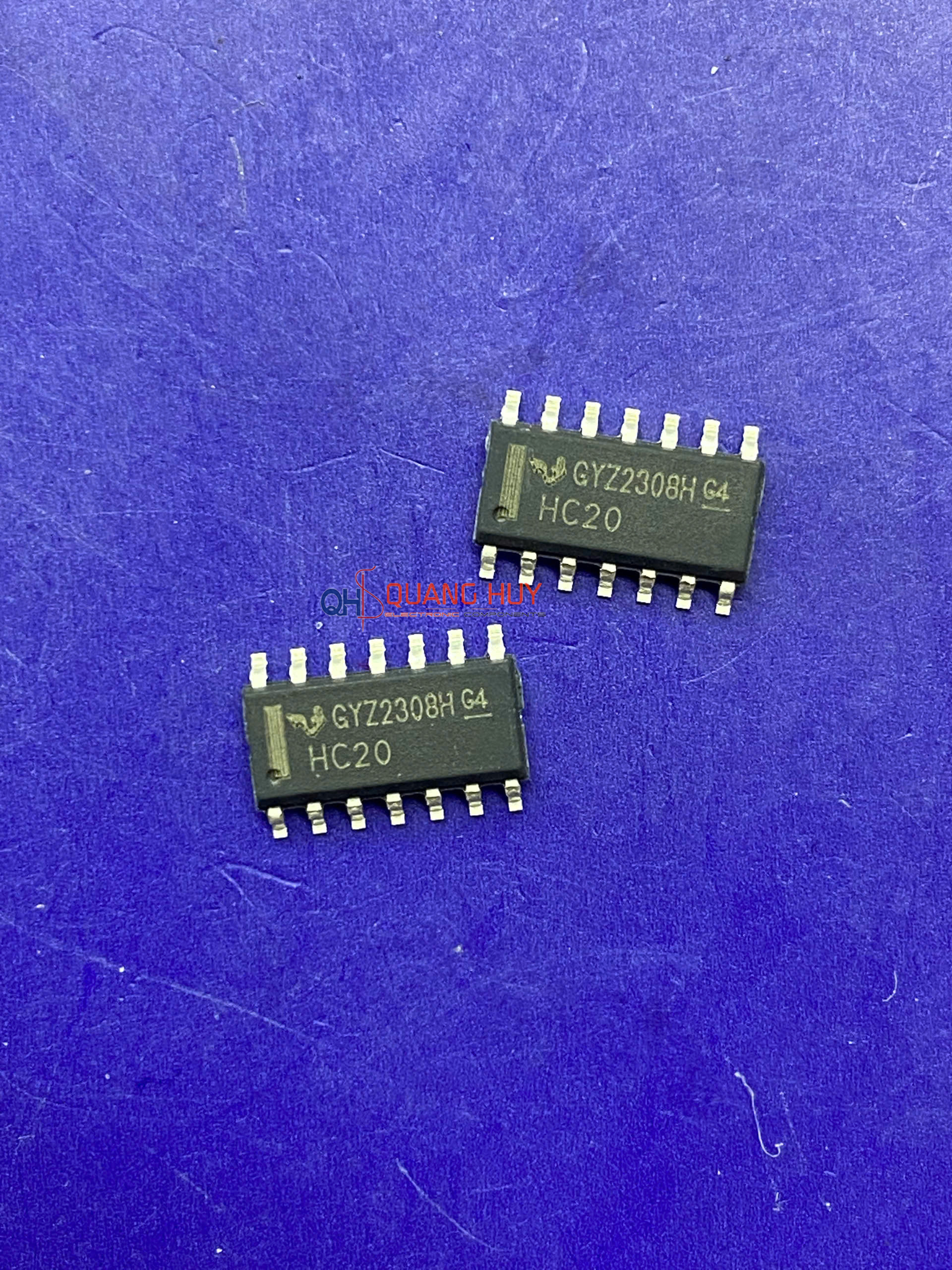

74HC20 74HC20D SN74HC20DR SOP14 3.9mm
4.000 ₫
Mã sản phẩm: 74HC20 / 74HC20D / SN74HC20DR
Loại linh kiện: IC logic 2 cổng NAND 4 đầu vào
Kiểu chân: SOP-14 (3.9mm)
Hình thức: Mới
Tình trạng: Còn hàng
Giới thiệu
IC 74HC20 (các mã tương đương như 74HC20D, SN74HC20DR) là mạch logic tích hợp gồm hai cổng NAND, mỗi cổng có 4 ngõ vào, thuộc họ logic CMOS tốc độ cao. Linh kiện này được ứng dụng rộng rãi trong các mạch điều khiển logic, xử lý tín hiệu số và hệ thống vi điều khiển cần tốc độ phản hồi nhanh cùng độ ổn định cao.
Đặc điểm nổi bật
- Gồm 2 cổng NAND, mỗi cổng có 4 đầu vào
- Thuộc họ HC logic CMOS tốc độ cao, tương thích mức TTL
- Điện áp hoạt động rộng: 2V – 6V
- Dòng tiêu thụ thấp, hiệu suất cao
- Dạng chân SOP-14 (3.9mm) nhỏ gọn, phù hợp cho thiết kế SMD
- Ứng dụng trong mạch điều khiển, vi xử lý, xử lý tín hiệu logic và hệ thống số
Bảng thông số
| Thông số | Giá trị |
|---|---|
| Chức năng | 2 cổng NAND, mỗi cổng 4 đầu vào |
| Điện áp hoạt động (Vcc) | 2V – 6V |
| Dòng ra tối đa | ±4 mA tại 5V |
| Điện áp ngõ vào cao (VIH) | ≥ 3.15V tại Vcc = 4.5V |
| Điện áp ngõ vào thấp (VIL) | ≤ 1.35V tại Vcc = 4.5V |
| Độ trễ truyền | ~15 ns tại 5V |
| Kiểu chân | SOP-14 (3.9mm) |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
