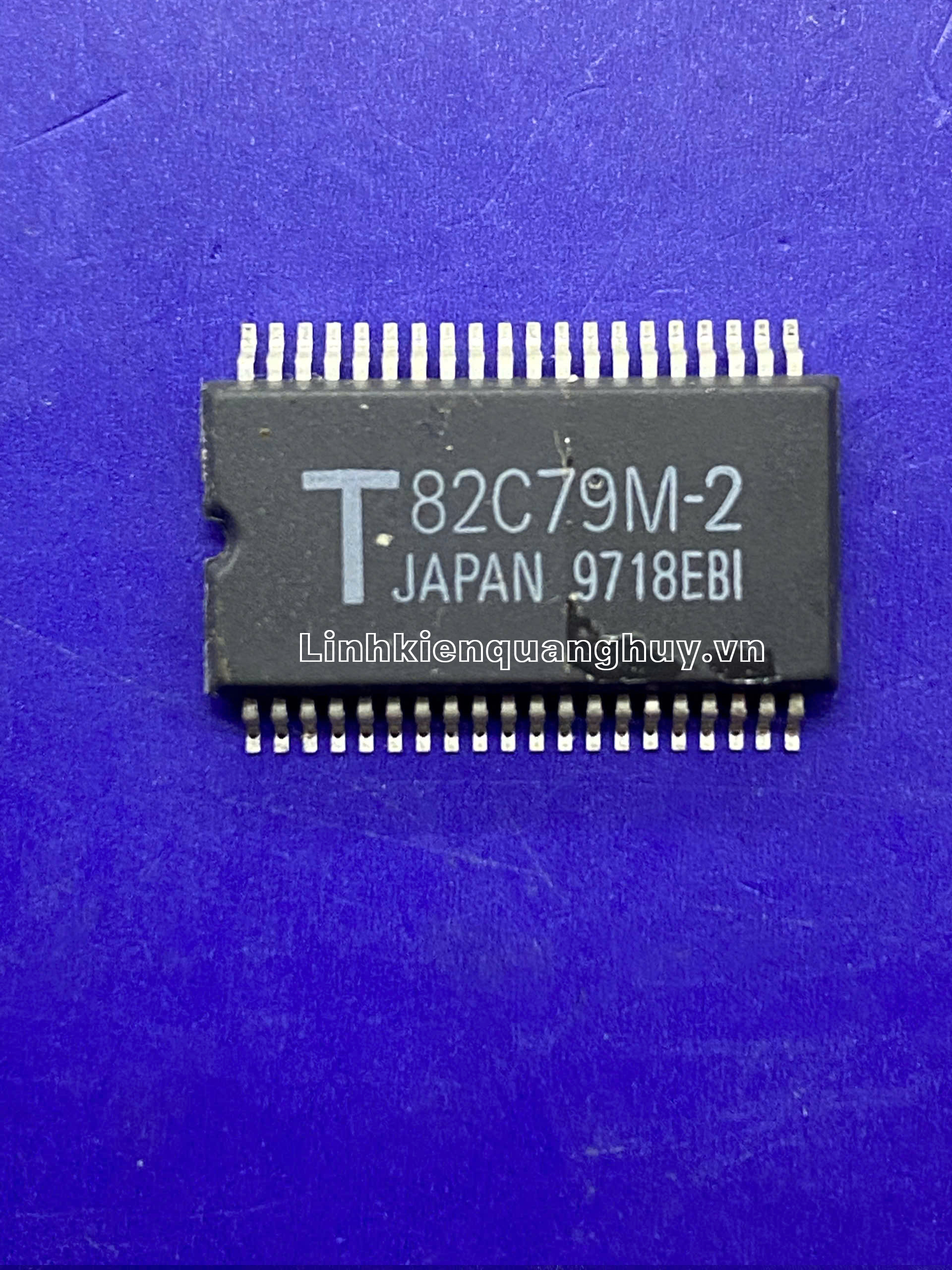

TMP82C79M TMP82C79M-2 T82C79M-2 SOP40 SOP-40

Giới thiệu

TMP82C79M-2 (thường ký hiệu là T82C79M-2) là dòng IC điều khiển bàn phím và hiển thị (Programmable Keyboard/Display Interface) sử dụng công nghệ CMOS hiệu suất cao. Đây là linh kiện chuyên dụng giúp giải phóng bộ vi xử lý (CPU) khỏi các tác vụ quét bàn phím và quét hiển thị LED liên tục. Với kiểu đóng gói SOP-40 nhỏ gọn nhưng mật độ chân cao, IC này là giải pháp lý tưởng cho các hệ thống nhúng, máy công nghiệp và thiết bị gia dụng có giao diện người dùng phức tạp.

Đặc điểm nổi bật

• Quản lý bàn phím thông minh: Hỗ trợ quét ma trận bàn phím lên đến 64 phím (8×8) với tính năng chống rung phím (Debounce) và bộ đệm FIFO 8 byte tích hợp, giúp ghi nhận dữ liệu nhập liệu chính xác.
• Điều khiển hiển thị linh hoạt: Khả năng quét hiển thị cho 16 ký tự LED 7 đoạn hoặc ma trận LED, hỗ trợ cả hai chế độ hiển thị từ trái sang phải hoặc từ phải sang trái.
• Công nghệ CMOS tiết kiệm điện: Phiên bản “C” (82C79) tiêu thụ năng lượng cực thấp so với dòng 8279 cũ, đồng thời cung cấp tốc độ xử lý nhanh hơn (mã -2 hỗ trợ tần số cao hơn).
• Giảm tải cho CPU: IC tự động thực hiện các tác vụ quét lặp đi lặp lại, chỉ ngắt (Interrupt) hoặc phản hồi khi có dữ liệu mới, giúp tối ưu hóa hiệu suất tổng thể của hệ thống vi điều khiển.
• Chế độ quét cảm biến: Ngoài bàn phím, IC còn có thể cấu hình để quét các ma trận cảm biến (Sensor matrix), mở rộng khả năng ứng dụng trong các thiết bị đo lường.
• Thiết kế SOP-40 dán bề mặt: Gói vỏ SOP-40 giúp giảm diện tích chiếm dụng trên PCB so với gói DIP-40 truyền thống, phù hợp cho các sản phẩm điện tử hiện đại yêu cầu độ mỏng.
