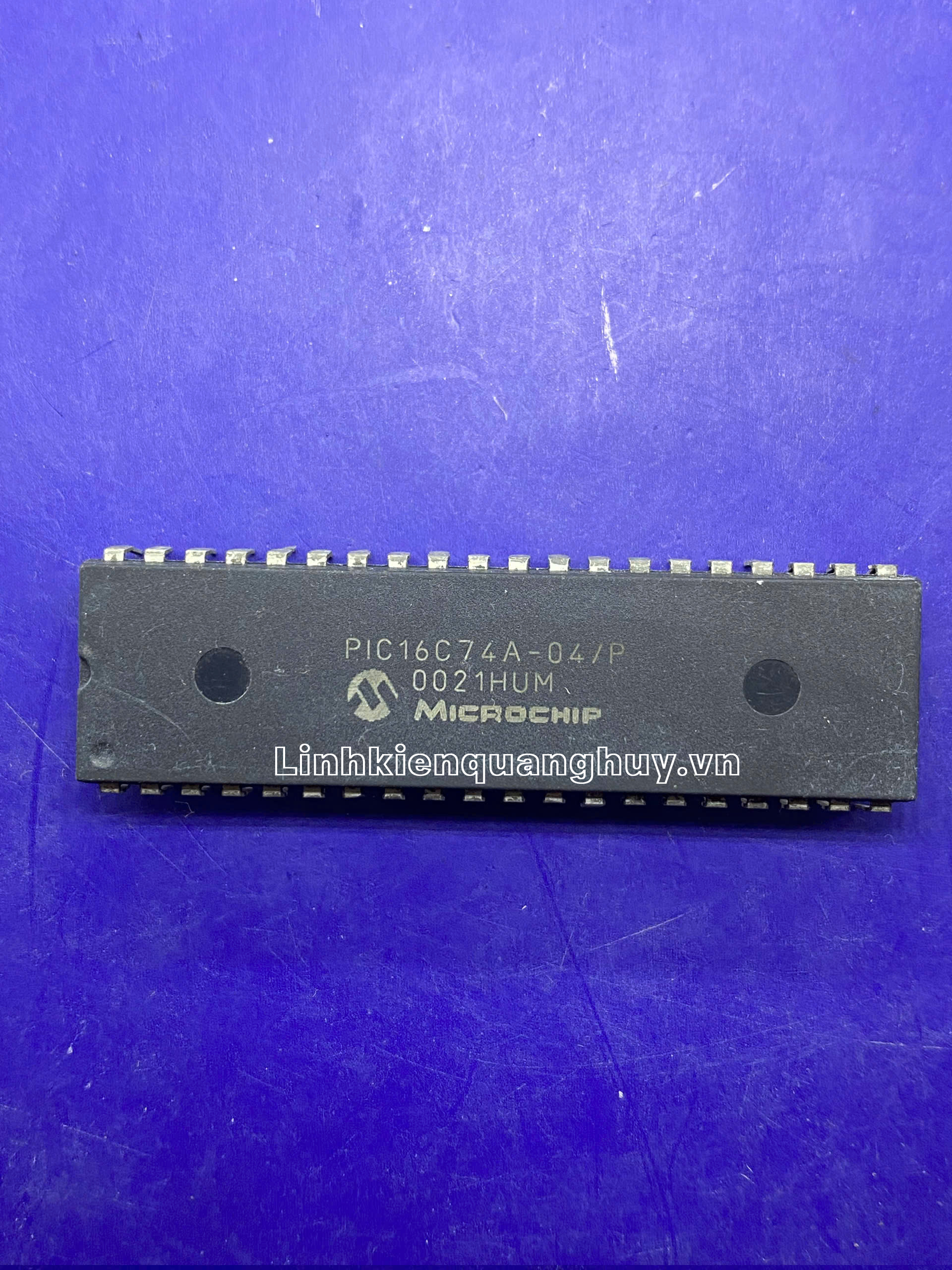

PIC16C74A-04/P DIP-40

Giới thiệu

PIC16C74A-04/P là một trong những dòng vi điều khiển 8-bit mạnh mẽ và đa năng nhất thuộc họ PIC16 của Microchip trong phân khúc chân cắm. Với thiết kế 40 chân (DIP-40), IC này cung cấp số lượng cổng I/O lớn cùng hệ thống ngoại vi phong phú, bao gồm bộ chuyển đổi ADC, các bộ Timer và các chuẩn giao tiếp nối tiếp (UART, SPI, I2C). Đây là giải pháp lý tưởng cho các hệ thống điều khiển công nghiệp, thiết bị viễn thông và các dự án điện tử phức tạp đòi hỏi nhiều kết nối ngoại vi.

Đặc điểm nổi bật

• Số lượng I/O vượt trội: Với 33 chân đầu vào/đầu ra (I/O) linh hoạt, vi điều khiển này cho phép kết nối đồng thời với nhiều thiết bị như màn hình LCD, bàn phím ma trận, cảm biến và các module công suất.
• Hệ thống ngoại vi đa dạng: Tích hợp sẵn 8 kênh ADC 8-bit, 3 bộ Timer (Timer0, Timer1, Timer2) và 2 bộ so sánh/bắt giữ/PWM (CCP), giúp xử lý tốt các tác vụ điều khiển động cơ và lấy mẫu tín hiệu tương tự.
• Giao tiếp nối tiếp mạnh mẽ: Hỗ trợ đầy đủ các chuẩn truyền thông phổ biến gồm Universal Synchronous Asynchronous Receiver Transmitter (USART), chuẩn SPI và I2C (Master/Slave), dễ dàng mở rộng bộ nhớ hoặc giao tiếp với máy tính.
• Kiến trúc RISC tối ưu: Sử dụng tập lệnh gồm 35 lệnh đơn giản, tốc độ thực thi nhanh (chu kỳ máy 1µs tại tần số 4MHz), giúp tối ưu hóa mã nguồn và tốc độ xử lý.
• Bộ nhớ chương trình ổn định: Bộ nhớ EPROM 4K x 14 words đảm bảo tính an toàn cho dữ liệu chương trình trong suốt quá trình vận hành lâu dài của hệ thống.
• Thiết kế DIP-40 chuẩn: Gói vỏ chân cắm rộng rãi giúp dễ dàng thiết kế mạch in (PCB), lắp đặt trên đế IC hoặc thử nghiệm nhanh trên breadboard mà không cần các thiết bị hàn dán phức tạp.
