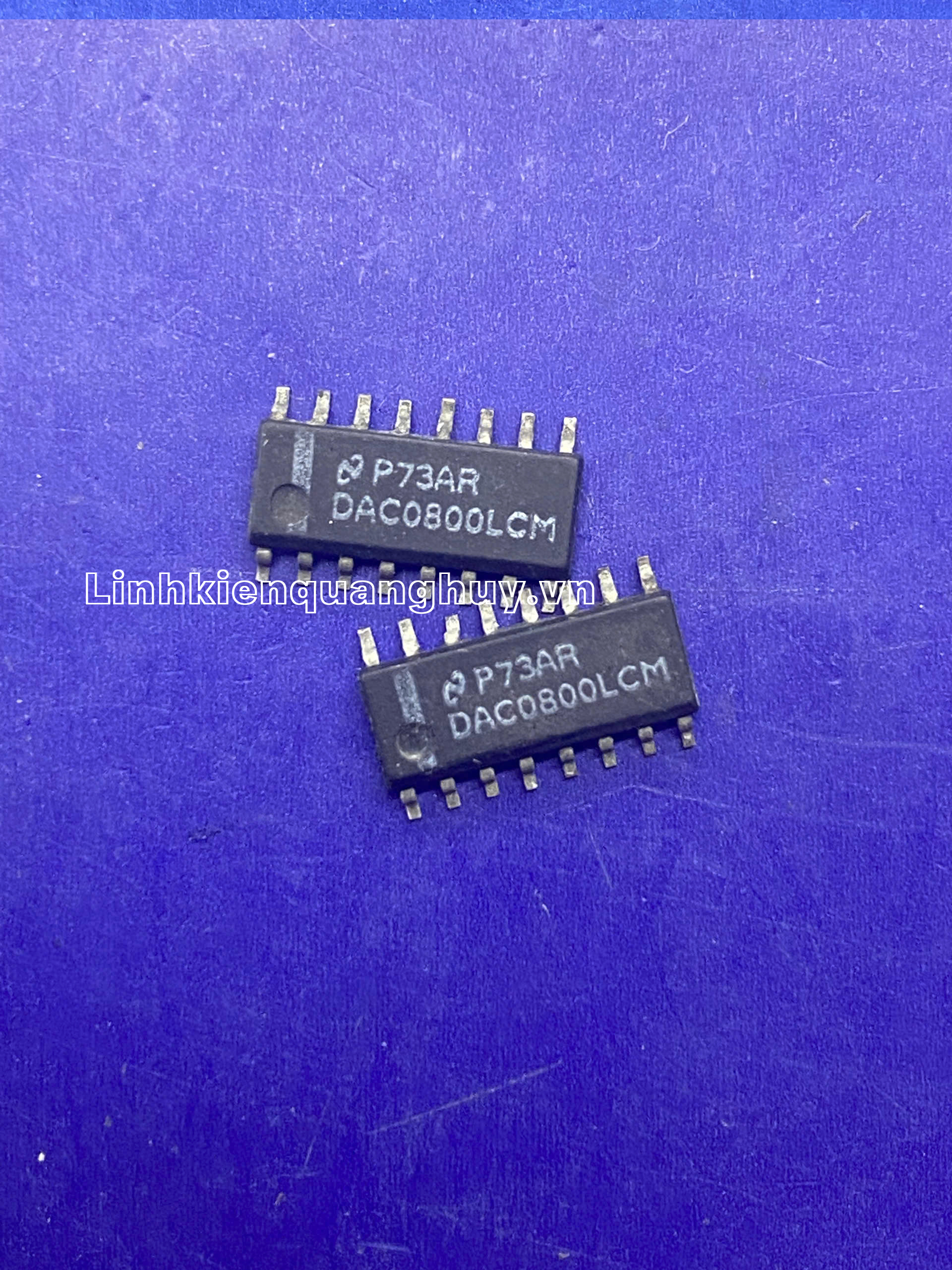

DAC0800, DAC0800LCN SOP-16

Giới thiệu

DAC0800 (hay DAC0800LCN) là một vi mạch tích hợp bộ chuyển đổi tín hiệu số sang tương tự 8-bit (8-Bit Digital-to-Analog Converter) dạng dòng điện đầu ra. Đây là dòng IC DAC kinh điển nổi tiếng với tốc độ chuyển đổi cực nhanh và độ chính xác cao. Với thiết kế đóng gói SOP-16 dán bề mặt, DAC0800LCN cho phép các hệ thống nhúng, vi điều khiển và DSP tạo ra các tín hiệu Analog (sóng sin, sóng tam giác, hoặc điện áp điều khiển) một cách mượt mà và tin cậy.

Đặc điểm nổi bật

• Tốc độ chuyển đổi siêu nhanh: Thời gian thiết lập (Settling time) điển hình chỉ 100ns, cho phép tạo ra các dạng sóng tần số cao mà không bị trễ nhiễu lớn.
• Đầu ra dòng điện bổ sung (Complementary Outputs): Cung cấp hai đầu ra dòng điện đối nghịch (Iout và /Iout), giúp dễ dàng thiết kế các mạch khuếch đại vi sai hoặc chuyển đổi dòng sang áp (I-to-V) linh hoạt.
• Độ chính xác 8-bit tuyệt vời: Sai số tuyến tính thấp (±0.19%), đảm bảo tín hiệu analog đầu ra phản ánh trung thực giá trị kỹ thuật số đầu vào.
• Dải điện áp hoạt động rộng: Hỗ trợ nguồn đôi từ ±4.5V đến ±18V, tương thích với hầu hết các hệ thống analog công nghiệp và dân dụng.
• Khả năng tương thích logic tốt: Các chân đầu vào kỹ thuật số tương thích trực tiếp với các mức logic TTL, DTL và CMOS, đơn giản hóa việc kết nối với vi xử lý.
• Độ ổn định nhiệt cao: Thiết kế mạch bên trong giúp giảm thiểu sự trôi dạt thông số theo nhiệt độ, duy trì độ chính xác trong môi trường vận hành khắc nghiệt.

Ứng dụng phổ biến

• Bộ tạo dạng sóng (Function Generators).
• Điều khiển tốc độ động cơ và độ sáng đèn.
• Hệ thống âm thanh kỹ thuật số cơ bản.
• Thiết bị đo lường và kiểm tra tự động (ATE).
